Przetworniki

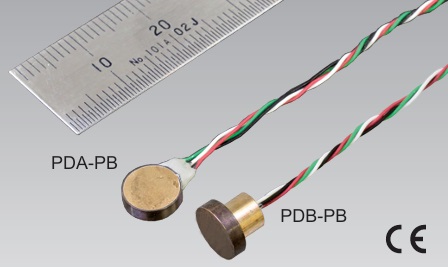

Miniaturowy przetwornik ciśnienia
Typ PDA-PB/PDB-PB: od 50 kPa do 3 MPa
Opis
Część pomiarowa miniaturowych przetworników ciśnienia PDA-PB i PDB-PB ma średnicę 7,6 mm i grubość 2 mm. Dzięki prostej, wodoszczelnej konstrukcji, mogą być używane w wodzie przez krótki czas. Dostępne są dwa modele PDA-PB i PDB-PB, w zależności od kierunku wyprowadzenia kabla.
Uwaga: Długotrwałe użytkowanie w wodzie może pogorszyć wodoodporność.
Oznakowanie CE. : PDB-PB
Stopień ochrony: odpowiednik IP 67
Podstawowe dane techniczne
Zakres pomiarowy | |
50kPa; 100kPa; 200kPa; 500kPa; 1MPa; 2MPa; 3MPa | |
Czułość znamionowa: | |
50kPa 100kPa 200kPa ÷ 3MPa | 0.5 mV/V 0.75 mV/V 1 mV/V |
Temperatura pracy: | -20℃ do +70℃ |
Zakres kompensacji temperaturowej: | -10℃ do +60℃ |
Nieliniowość: | |
1% RO | |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 5 V |
Długość kabla: | 1 m |
Wymiary czujnika PDA-PB
|

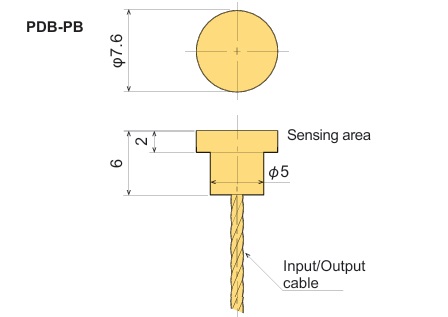

Wymiary czujnika PDB-PB
|
Miniaturowy przetwornik ciśnienia
Typ PDC-PA/PDD-PA: od 100 kPa do 300 kPa
Opis
To ultrakompaktowy czujnik (średnica 5,8 mm), idealny do krótkotrwałych pomiarów w eksperymentach modelowych. Sekcja czujnika ma prostą, wodoodporną konstrukcję, umożliwiającą krótkotrwałe użytkowanie pod wodą. W zależności od kierunku wyjścia kabla oferujemy modele PDC-PA i PDD-PA.
Oznakowanie CE. : PDC-PA
Stopień ochrony: odpowiednik IP 68
Podstawowe dane techniczne
Zakres pomiarowy | |
100kPa; 200kPa; 300kPa | |
Czułość znamionowa: | |
100kPa 200kPa 300kPa | 4 mV/V 5 mV/V 4 mV/V |
Temperatura pracy: | -10℃ do +70℃ |
Zakres kompensacji temperaturowej: | 0℃ do +60℃ |
Nieliniowość: | |
1% RO | |
Rezystancja wejścia/wyjścia: | 450 Ω - wejście 640 Ω - wyjście |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 5 V |
Długość kabla: | 5 m |
Wymiary czujnika PDC-PA
|

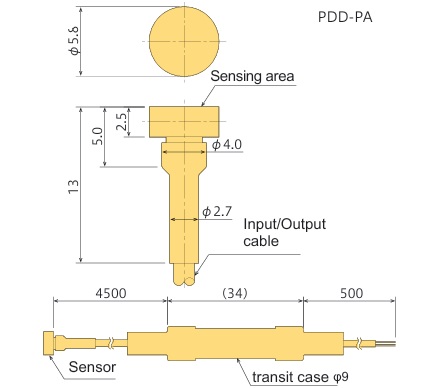

Wymiary czujnika PDD-PA
|
Przetwornik ciśnienia
Typ PW-PA: 100 kPa do 50 MPa
Opis
Przetwornik ciśnienia PW-PA umożliwia stabilny pomiar o wysokiej dokładności przez długi czas. Jest szeroko stosowany na liniach produkcyjnych i w zakładach produkcyjnych, a także do pomiaru ciśnienia cieczy, powietrza itp. w laboratoriach.
Stopień ochrony
IP 42 równoważny dla PW-100KPA/PW-200KPA
IP 65 równoważny dla PW-500KPA ~ PW-50MPA
Podstawowe dane techniczne
Zakres pomiarowy | |
100kPa; 200kPa; 500kPa 1MPa; 2MPa; 5MPa; 10MPa; 20MPa; 30MPa; 50MPa | |
Czułość znamionowa: | |
100kPa 200kPa ÷ 1MPa 2MPa ÷ 50MPa | 1mV/V: ±1% 1.5mV/V: ±1% 2mV/V: ±1% |
Temperatura pracy: | -20℃ do +70℃ |
Zakres kompensacji temperaturowej: | -10℃ do +60℃ |
Nieliniowość: | |
100kPa ÷ 200kPa 500kPa ÷ 50MPa | 0.3% RO 0.2% RO |
Rezystancja wejścia/wyjścia: | 350 Ω ±1% |
Dopuszczalne przeciążenie: | 150 % |
Nominalne napięcie zasilania: | |
100kPa ÷ 200kPa 500kPa ÷ 50MPa | 3 V lub mniej 6 V lub mniej |
Dopuszczalne napięcie zasilania: | |
100kPa ÷ 200kPa 500kPa ÷ 50MPa | 10 V 15 V |
Długość kabla: | 2 m |
Wymiary czujnika PW-100KPA ~ 5MPA
|

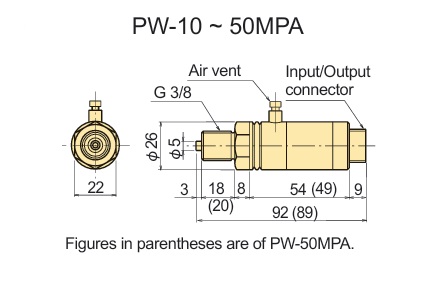

Wymiary czujnika PW-10 ~ 50MPA
|
Przetwornik ciśnienia
Typ PWH-PA: 70 do 200 MPa
Opis
Przetwornik ciśnienia PWH-PA o dużej wydajności ma szczelną konstrukcję wykonaną z wytrzymałej stali nierdzewnej. Dzięki temu możliwe jest uzyskanie stabilnych i precyzyjnych pomiarów przez długi czas. Przetwornik jest używany do sterowania urządzeniami lub liniami produkcyjnymi, do pomiaru ciśnienia w podnośnikach i do wielu innych zastosowań.
Stopień ochrony: odpowiednik IP 65
Podstawowe dane techniczne
Zakres pomiarowy | |
70MPa; 100MPa; 150MPa; 200MPa | |
Czułość znamionowa: | |
70MPa ÷ 200MPa | 1mV/V: ±1% |
Temperatura pracy: | -20℃ do +70℃ |
Zakres kompensacji temperaturowej: | -10℃ do +60℃ |
Nieliniowość: | 0.2% RO |
Rezystancja wejścia/wyjścia: | 350 Ω ±1% |
Dopuszczalne przeciążenie: | 150 % |
Nominalne napięcie zasilania: | 6 V lub mniej |
Dopuszczalne napięcie zasilania: | 15 V |
Długość kabla: | 2 m |

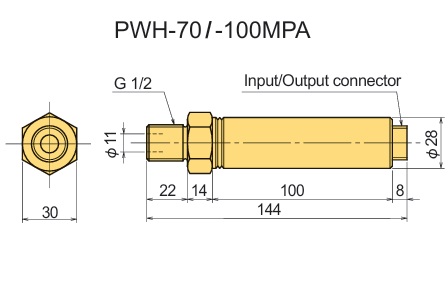

Wymiary czujnika PWH-70 ̸ -100MPA
|

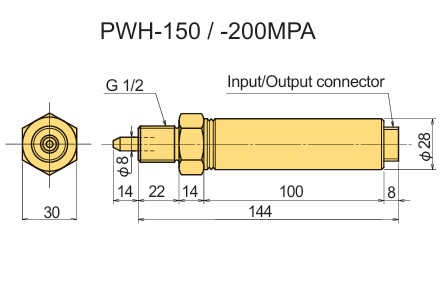

Wymiary czujnika PWH-150 / -200MPA
|
Przetwornik ciśnienia
Typ PWF-PB: od 1 do 50 MPa
Opis
To przetwornik ciśnienia z membraną czołową. Powierzchnią pomiarową jest łeb śruby montażowej, dzięki czemu idealnie nadaje się do dynamicznego pomiaru zmian ciśnienia.
Znajduje szerokie zastosowanie, takie jak pomiar wahań ciśnienia w rurociągach oraz pomiar ciśnienia w cylindrach.
Stopień ochrony: odpowiednik IP 67
Podstawowe dane techniczne
Zakres pomiarowy | |
1MPa; 2MPa; 5MPa; 10MPa; 20MPa; 50MPa | |
Czułość znamionowa: | |
1MPa ÷ 50MPa | 1.75mV/V: ±25% |
Temperatura pracy: | -20℃ do +70℃ |
Zakres kompensacji temperaturowej: | -10℃ do +60℃ |
Nieliniowość: | 0.5% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Dopuszczalne przeciążenie: | 150 % |
Nominalne napięcie zasilania: | 6 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 2 m |

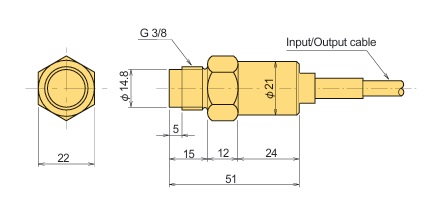

Wymiary czujnika
|
Przetwornik ciśnienia
Typ PWFC-PB: 2 do 50 MPa
Opis
Przetwornik ciśnienia z membraną czołową PWFC-PB charakteryzuje się niewielkimi rozmiarami i gwintem montażowym G1/8 (PF1/8). Wysoka reakcja na zmiany ciśnienia sprawia, że przetwornik ten doskonale nadaje się do systemów kontroli ciśnienia lub pomiaru ciśnienia w ograniczonej przestrzeni. Jest szeroko stosowany do kontroli ciśnienia na liniach produkcyjnych, pomiaru ciśnienia w butlach i wielu innych zastosowań.
Stopień ochrony: odpowiednik IP 67
Podstawowe dane techniczne
Zakres pomiarowy | |
2MPa; 5MPa; 10MPa; 20MPa; 50MPa | |
Czułość znamionowa: | |
2MPa 5MPa ÷ 50MPa | 1.5mV/V: ±25% 2mV/V: ±25% |
Temperatura pracy: | -20℃ do +70℃ |
Zakres kompensacji temperaturowej: | -10℃ do +60℃ |
Nieliniowość: | 0.5% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Dopuszczalne przeciążenie: | 150 % |
Nominalne napięcie zasilania: | 3 V lub mniej |
Dopuszczalne napięcie zasilania: | 6 V |
Długość kabla: | 2 m |
Wymiary czujnika
|
Czujnik ciśnienia gruntu
Typ KDA-PA/KDB-PA:
200 kPa do 2 MPa
Opis
Są to czujniki ciśnienia gruntu o średnicy zewnętrznej 200 mm, powszechnie stosowane na placach budowy. Zaprojektowano je z podwójną membraną, która minimalizuje przemieszczenie powierzchni pomiarowej pod wpływem ciśnienia, a tym samym utrzymuje niezakłócony rozkład naprężeń w gruncie. Modele KDA-PA i KDB-PA są dostępne z różnymi kierunkami wyprowadzenia kabla. Model KDA-PA służy do pomiaru ciśnienia w gruncie i monitorowania zachowania się nasypów, a model KDB-PA do pomiaru ciśnienia w murach oporowych oraz ciśnienia gruntu na ścianach konstrukcji.
Stopień ochrony: odpowiednik IP 68
Podstawowe dane techniczne
Zakres pomiarowy | |
200kPa; 500kPa; 1MPa; 2MPa | |
Czułość znamionowa: | |
200kPa ÷ 2MPa | 1 mV/V |
Temperatura pracy: | -20℃ do +60℃ |
Nieliniowość: | |
200kPa 500kPa ÷ 2MPa | 2% RO 1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 3 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 2 m |
Wymiary czujnika KDA-PA
|
Wymiary czujnika KDB-PA
|
Czujnik ciśnienia gruntu
Typ KDC-PA/KDD-PA:
200 kPa do 2 MPa
Opis
Są to odporne na korozję, wykonane w całości ze stali nierdzewnej czujniki ciśnienia gruntu o średnicy zewnętrznej 100 mm każdy. Umożliwiają one również pomiar ciśnienia gruntu w oceanicznych i nadmorskich obiektach inżynieryjnych, a także pomiar dynamicznego ciśnienia fal. Modele KDC-PA i KDD-PA są dostępne z różnymi kierunkami wyprowadzenia kabla.
Stopień ochrony: odpowiednik IP 68
Podstawowe dane techniczne
Zakres pomiarowy | |
200kPa; 500kPa; 1MPa; 2MPa | |
Czułość znamionowa: | |
200kPa ÷ 2MPa | 1 mV/V |
Temperatura pracy: | -20℃ do +60℃ |
Nieliniowość: | |
200kPa 500kPa ÷ 2MPa | 2% RO 1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 3 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 2 m |
Wymiary czujnika KDC-PA
|

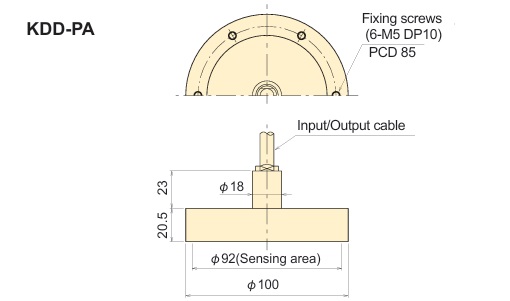

Wymiary czujnika KDD-PA
|
Czujnik ciśnienia gruntu
Typ KDE-PA/KDF-PA:
200 kPa do 2 MPa
Opis
Są to czujniki ciśnienia gruntowego, każdy o średnicy zewnętrznej 50 mm. Są niewielkie i posiadają konstrukcję z dwiema membranami, dlatego są szeroko stosowane do przeprowadzania eksperymentów modelowych. Modele KDE-PA i KDF-PA są dostępne z różnymi kierunkami wyprowadzenia kabla.
Stopień ochrony: odpowiednik IP 68
Podstawowe dane techniczne
Zakres pomiarowy | |
200kPa; 500kPa; 1MPa; 2MPa | |
Czułość znamionowa: | |
200kPa 500kPa ÷ 2MPa | 0.3 mV/V 0.5 mV/V |
Temperatura pracy: | -20℃ do +60℃ |
Nieliniowość: | |
200kPa ÷ 2MPa | 2% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 3 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 2 m |
Wymiary czujnika KDE-PA
|
Wymiary czujnika KDF-PA
|
Czujnik ciśnienia gruntu
Typ KDG-PA/KDH-PA:
200 kPa do 2 MPa
Opis
Są to w całości wykonane ze stali nierdzewnej czujniki ciśnienia gruntu, każdy o średnicy zewnętrznej 100 mm. Są to manometry ciśnienia gruntu z ogniwami tensometrycznymi, które są mniej wrażliwe na nacisk boczny. Modele KDG-PA i KDH-PA są dostępne z różnymi kierunkami wyjścia kabla.
Stopień ochrony: odpowiednik IP 68
Podstawowe dane techniczne
Zakres pomiarowy | |
200kPa; 500kPa; 1MPa; 2MPa | |
Czułość znamionowa: | |
200kPa ÷ 2MPa | 1 mV/V |
Temperatura pracy: | -20℃ do +60℃ |
Nieliniowość: | |
200kPa ÷ 2MPa | 1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 3 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 2 m |
Wymiary czujnika KDG-PA
|
Wymiary czujnika KDH-PA
|
Czujnik ciśnienia gruntu
Typ KPJ-PA/KPK-PA:
200 kPa do 2 MPa
Opis
Są to w całości wykonane ze stali nierdzewnej czujniki ciśnienia gruntu, każdy o średnicy zewnętrznej 200 mm. Są to manometry ciśnienia gruntu z ogniwami tensometrycznymi, które są mniej wrażliwe na nacisk boczny. Modele KDJ-PA i KDK-PA są dostępne z różnymi kierunkami wyjścia kabla.
Stopień ochrony: odpowiednik IP 68
Podstawowe dane techniczne
Zakres pomiarowy | |
200kPa; 500kPa; 1MPa; 2MPa | |
Czułość znamionowa: | |
200kPa ÷ 2MPa | 1 mV/V |
Temperatura pracy: | -20℃ do +60℃ |
Nieliniowość: | |
200kPa ÷ 2MPa | 1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 3 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 2 m |
Wymiary czujnika KDJ-PA
|
Wymiary czujnika KDK-PA
|
Czujnik ciśnienia wody
Typ KPC-PA/KPD-PA:
200 kPa do 2 MPa
Opis
Te czujniki służą do pomiaru ciśnienia wody w porach gruntu, grodzic stalowych, pali i otworów wiertniczych. Manometr KPC-PA mocuje się do pala, ściany szczelinowej, grodzicy stalowej itp. i zakopuje w gruncie w celu pomiaru ciśnienia wody w porach. Można go również zakopać pojedynczo w gruncie w celu pomiaru ciśnienia wody w porach. Manometr KPD-PA umieszcza się w otworze wiertniczym w celu pomiaru ciśnienia wody w porach w podłożu skalnym. Cechą charakterystyczną tych manometrów jest podwójna konstrukcja, która zapewnia im wysoką odporność na ciśnienie boczne. Dzięki temu możliwe jest wykonanie pomiaru z wysoką dokładnością, nawet przy znacznych zmianach ciśnienia w gruncie.
Stopień ochrony: odpowiednik IP 68
Podstawowe dane techniczne
Zakres pomiarowy | |
200kPa; 500kPa; 1MPa; 2MPa | |
Czułość znamionowa: | |
200kPa 500kPa ÷ 2MPa | 0.8 mV/V 1 mV/V |
Temperatura pracy: | 0℃ do +60℃ |
Nieliniowość: | |
200kPa 500kPa ÷ 2MPa | 1.5% RO 1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 3 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 2 m |

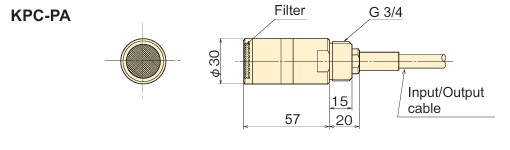

Wymiary czujnika KPC-PA
|
Wymiary czujnika KPD-PA
|
Czujnik ciśnienia wody
Typ KPE-PB:
200 kPa do 2 MPa
Opis
Mały miernik ciśnienia gruntu do pomiaru ciśnienia wody porowej w testach modelowych. Podwójna konstrukcja odporna na ciśnienie boczne zapewnia dokładny pomiar.
Stopień ochrony: odpowiednik IP 68
Podstawowe dane techniczne
Zakres pomiarowy | |
200kPa; 500kPa; 1MPa; 2MPa | |
Czułość znamionowa: | |
200kPa ÷ 2MPa | 1 mV/V |
Temperatura pracy: | 0℃ do +60℃ |
Nieliniowość: | |
200kPa ÷ 2MPa | 1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 5 V |
Długość kabla: | 2 m |
Wymiary czujnika
|
Czujnik ciśnienia wody
Typ KPG-PA/KPH-PA:
50 kPa do 200 kPa
Opis
Niezwykle mały miernik ciśnienia porowego do użytku w testach i badaniach, takich jak badania modelowe.
Jest to miniaturowy miernik ciśnienia porowego do pomiaru ciśnienia wody porowej w glebie. Został zaprojektowany do użytku w badaniach modelowych i nadaje się do pomiaru
przez około tydzień w warunkach zgodnych ze specyfikacją.
Stopień ochrony: odpowiednik IP68
Podstawowe dane techniczne
Zakres pomiarowy | |
50kPa; 100kPa; 200kPa | |
Czułość znamionowa: | |
50kPa 100kPa 200kPa | 0.5 mV/V 0.75 mV/V 1.6 mV/V |
Temperatura pracy: | 0℃ do +60℃ |
Nieliniowość: | |
50kPa 100kPa 200kPa | 1% RO 1% RO 2% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 5 V |
Długość kabla: | 2 m |
Wymiary czujnika
|
Czujnik ciśnienia wody
Typ PP-PA: 100 kPa
Opis
To ultrakompaktowy przetwornik ciśnienia wody w porach o wysokiej czułości, przeznaczony do pomiaru ciśnienia wody w porach gleby podczas eksperymentów modelowych.
W określonych warunkach pracy pomiary mogą być wykonywane nieprzerwanie przez około miesiąc.
Stopień ochrony: odpowiednik IP 68
Podstawowe dane techniczne
Zakres pomiarowy | 100kPa |
Czułość znamionowa: | ok. 4000×10⁻⁶ (przy wzbudzeniu 2 V) |
Temperatura pracy: | 0℃ do +60℃ |
Nieliniowość: | 0.5% RO |
Rezystancja wejścia/wyjścia: | 1000 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 5 V |
Długość kabla: | 5 m |
Wymiary czujnika PP-100KPA-5H
|
Wymiary czujnika PP-100KPA-5V
|
Czujnik ciśnienia wody
Typ PP-PA: 200 kPa
Opis
To wysoce czuły, kompaktowy miernik ciśnienia wody w porach, przeznaczony do pomiaru ciśnienia wody w porach gleby podczas eksperymentów modelowych. W określonych warunkach środowiskowych może on wykonywać pomiary przez około tydzień.
Stopień ochrony: odpowiednik IP 68
Podstawowe dane techniczne
Zakres pomiarowy | 200kPa |
Czułość znamionowa: | 5 mV/V (10000×10⁻⁶) |
Temperatura pracy: | 0℃ do +60℃ |
Nieliniowość: | 0.3% RO |
Rezystancja wejścia/wyjścia: | 5000 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 15 V |
Długość kabla: | 5 m |
Wymiary czujnika PP-200KPA-8H
|
Wymiary czujnika PP-200KPA-8V
|
