Tensometry
Tensometry liniowe
Dane techniczne
Rezystancja: | 120 Ω ; 350 Ω ; 1000 Ω |
Zakres temperatur: | -196℃ do +150℃ |
Zakres kompensacji temperatury: | +10℃ do +100℃ |
Granica odkształcenia: | 5% (50000×10⁻⁶) |
Przeznaczenie: | -11 stal -17-stal nierdzewna -23 aluminium -3 kompozyt |
Wymiary
Lp. | Typ | a (mm) | d x c (mm) |
Rezystancja 120 Ω | |||
1. | FLGB-02 | 0.2 | 3.5 x 2.5 |
2. | FLGB-1 | 1 | 6.0 x 2.5 |
3. | FLAB-03 | 0.3 | 3.0 x 2.0 |
4. | FLAB-05 | 0.5 | 4.3 x 2.2 |
5. | FLAB-1 | 1 | 5.0 x 2.5 |
6. | FLAB-2 | 2 | 6.5 x 3.0 |
7. | FLAB-3 | 3 | 7.7 x 3.5 |
8. | FLAB-5 | 5 | 10.0 x 3.0 |
9. | FLAB-6 | 6 | 11.0 x 4.3 |
10. | FLAB-10 | 10 | 15.4 x 5.0 |
11. | FLAB-30 | 30 | 35.0 x 5.0 |
wersja slim | |||
12. | FLKB-1 | 1 | 4.5 x 1.4 |
13. | FLKB-2 | 2 | 5.5 x 1.5 |
14. | FLKB-6 | 6 | 11.0 x 2.2 |
15. | FLKB-10 | 10 | 15.0 x 3.8 |
Rezystancja 350 Ω | |||
16. | FLAB-1-350 | 1 | 4.5 x 3.0 |
17. | FLAB-1W-350 | 1 | 4.7 x 3.6 |
18. | FLAB-2-350 | 2 | 6.0 x 3.5 |
19. | FLAB-3-350 | 3 | 7.2 x 3.0 |
20. | FLAB-3W-350 | 3 | 8.5 x 5.0 |
21. | FLAB-5-350 | 5 | 9.4 x 3.8 |
Rezystancja 1000 Ω | |||
22. | FLAB-6-1000 | 6 | 11.0 x 7.0 |
Konfiguracja z przewodami
Tensometr w wersji z przewodami | |
| |
Oznaczenie:przewodów | |
-1LJC -3LJC -1LJCT -3LJCT -1LJC-2P -3LJC-2P -1LJCT-3P -3LJCT-3P | dł. 1 mb (2 żyły) dł. 3 mb (2 żyły) dł. 1 mb (3 żyły) dł. 3 mb (3 żyły) dł. 1 mb (wtyk 2pin) dł. 3 mb (wtyk 2pin) dł. 1 mb (wtyk 3pin) dł. 3 mb (wtyk 3pin) |

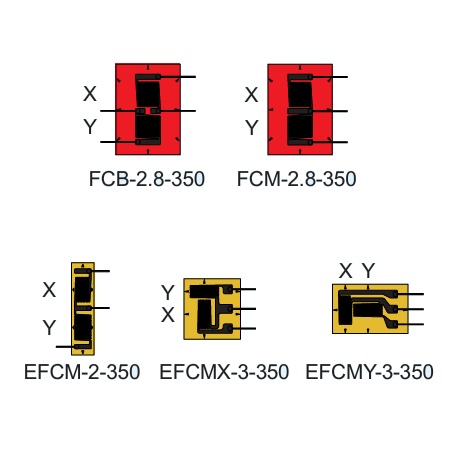

Tensometry XY; 2x; 3x; 45°
Dane techniczne
Rezystancja: | 120 Ω ; 350 Ω ; 1000 Ω |
Zakres temperatur: | -196℃ do +150℃ |
Zakres kompensacji temperatury: | +10℃ do +100℃ |
Granica odkształcenia: | 5% (50000×10⁻⁶) |
Przeznaczenie: | -11 stal -17-stal nierdzewna -23 aluminium -3 kompozyt |
Wymiary

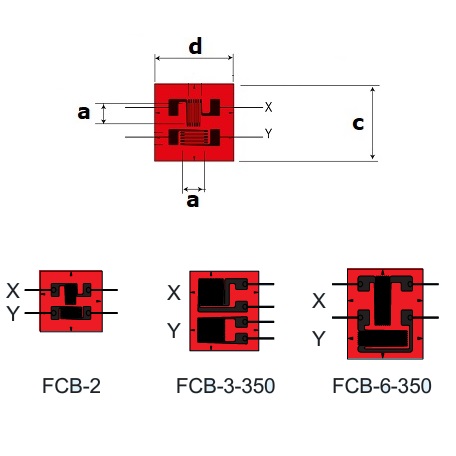

Lp. | Typ | a (mm) | d x c (mm) |

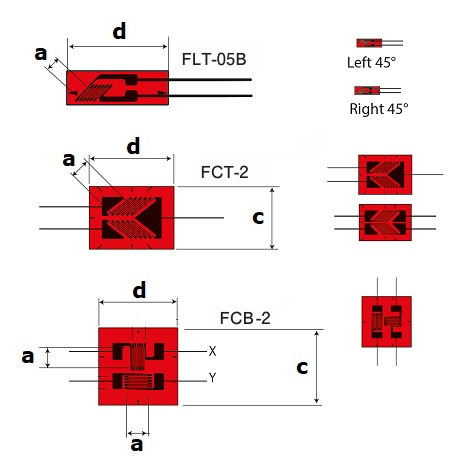

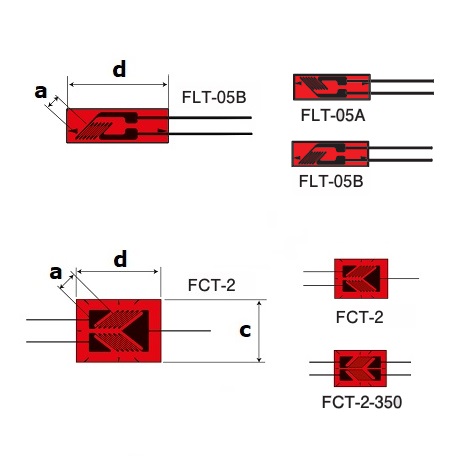

Shearing・Torque・Plane | |||
1. | FLT-05A | 0.55 | 4.0 x 1.3 |
2. | FLT-05B | 0.55 | 4.0 x 1.3 |
3. | FCT-2 | 2 | 8.7 x 6.5 |
4. | FCT-2-350 | 2 | 7.6 x 5.3 |
5. | FCB-2 | 2 | 8.2 x 8.0 |
6. | FCB-3-350 | 3 | 9.0 x 11.0 |
7. | FCB-6-350 | 6 | 10.0 x 11.9 |

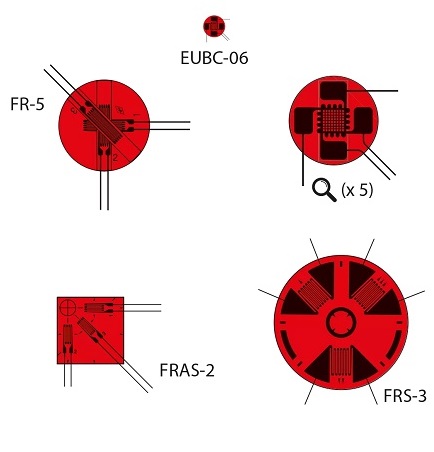

Residual stress measurement | |||
8. | FR-5 | 5 | Ø 12.0 |
9. | EUBC-06 | 0.6 | Ø 2.4 |
10. | FRAS-2 | 2 | 9.0 x 9.0 |
11. | FRS-08 | 0,8 | Ø 7.0 |
12. | FRS-2 | 2 | Ø 9.5 |
13. | FRS-3 | 3 | Ø 17.5 |

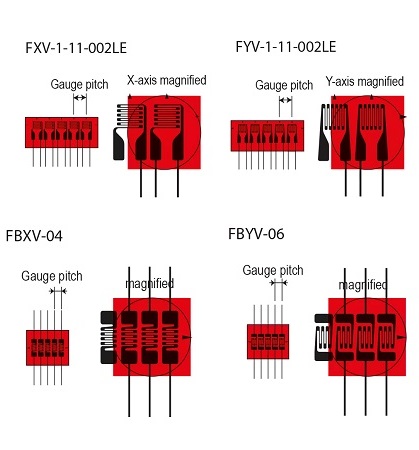

Stress Concentration Measurement 5-element | |||
14. | FXV-1-11-002LE | 1 | 5.0 x 12.0 |
15. | FYV-1-11-002LE | 1 | 5.0 x 12.0 |
16. | FBXV-04-11-005LE | 0.4 | 5.7 x 7.4 |
17. | FBYV-06-11-005LE | 0.6 | 5.3 x 7.0 |

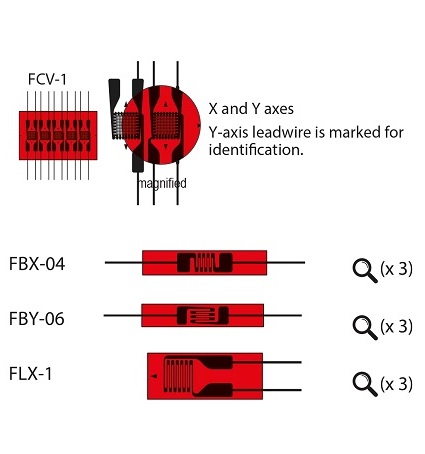

Stress Concentration Measurement 10-element | |||
18. | FCV-1-11-005LE | 1 | 7.5 x 12.0 |
19. | CCFXX-1-11-002LE | 1 | 4.5 x 16.4 |
20. | CCFYX-1-11-002LE | 1 | 4.5 x 16.4 |
Single axis | |||
21. | FLX-1-11-002LE | 1 | 5.0 x 2.0 |
22. | FLX-1-350-11-002LE | 1 | 5.5 x 3.0 |
Konfiguracja z przewodami
Tensometr w wersji z przewodami | |
|
| |
Oznaczenie:przewodów | |
-1LJC -3LJC -1LJCT -3LJCT -1LJC-2P -3LJC-2P -1LJCT-3P -3LJCT-3P | dł. 1 mb (2 żyły) dł. 3 mb (2 żyły) dł. 1 mb (3 żyły) dł. 3 mb (3 żyły) dł. 1 mb (wtyk 2pin) dł. 3 mb (wtyk 2pin) dł. 1 mb (wtyk 3pin) dł. 3 mb (wtyk 3pin) |

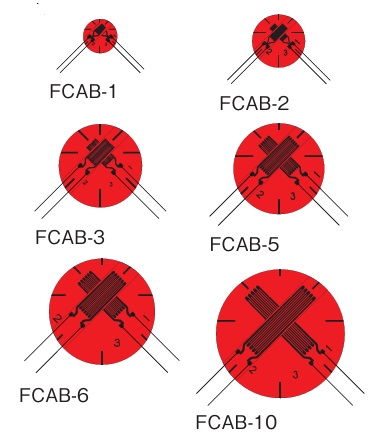

Tensometry 0° /90°
Dane techniczne
Rezystancja: | 120 Ω ; 350 Ω |
Zakres temperatur: | -196℃ do +150℃ |
Zakres kompensacji temperatury: | +10℃ do +100℃ |
Granica odkształcenia: | 5% (50000×10⁻⁶) |
Przeznaczenie: | -11 stal -17-stal nierdzewna -23 aluminium -3 kompozyt |
Wymiary
Lp. | Typ | a (mm) | d (mm) |
Rezystancja 120 Ω | |||
1. | FCAB-1 | 1 | Ø 4.5 |
2. | FCAB-2 | 2 | Ø 7.0 |
3. | FCAB-3 | 3 | Ø 11.0 |
4. | FCAB-5 | 5 | Ø 12.0 |
5. | FCAB-6 | 6 | Ø 14.0 |
6. | FCAB-10 | 10 | Ø 17.0 |
Rezystancja 350 Ω | |||
7. | FCAB-1-350 | 1 | Ø 8.0 |
8. | FCAB-2-350 | 2 | Ø 9.5 |
9. | FCAB-3-350 | 3 | Ø 10.0 |
10. | FCAB-5-350 | 5 | Ø 10.0 |
Konfiguracja z przewodami
Tensometr w wersji z przewodami | |
| |
Oznaczenie:przewodów | |
-1LJC -3LJC -1LJCT -3LJCT -1LJC-2P -3LJC-2P -1LJCT-3P -3LJCT-3P | dł. 1 mb (2 żyły) dł. 3 mb (2 żyły) dł. 1 mb (3 żyły) dł. 3 mb (3 żyły) dł. 1 mb (wtyk 2pin) dł. 3 mb (wtyk 2pin) dł. 1 mb (wtyk 3pin) dł. 3 mb (wtyk 3pin) |

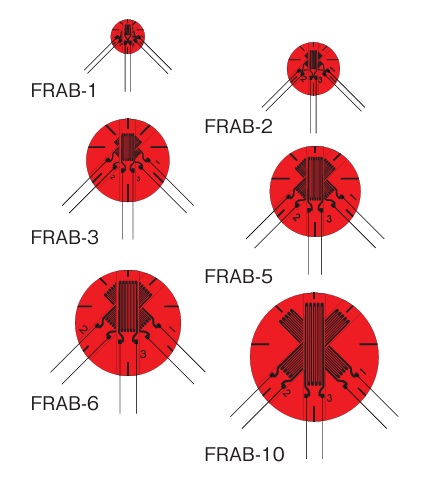

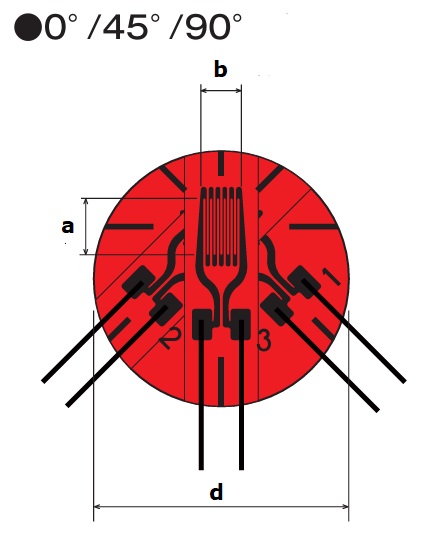

Tensometry 0° /45° /90°
Dane techniczne
Rezystancja: | 120 Ω ; 350 Ω |
Zakres temperatur: | -196℃ do +150℃ |
Zakres kompensacji temperatury: | +10℃ do +100℃ |
Granica odkształcenia: | 5% (50000×10⁻⁶) |
Przeznaczenie: | -11 stal -17-stal nierdzewna -23 aluminium -3 kompozyt |
Wymiary
Lp. | Typ | a (mm) | d (mm) |
Rezystancja 120 Ω | |||
1. | FRAB-1 | 1 | Ø 4.5 |
2. | FRAB-2 | 2 | Ø 7.0 |
3. | FRAB-3 | 3 | Ø 11.0 |
4. | FRAB-5 | 5 | Ø 12.0 |
5. | FRAB-6 | 6 | Ø 14.0 |
6. | FRAB-10 | 10 | Ø 17.0 |
Rezystancja 350 Ω | |||
7. | FRAB-1-350 | 1 | Ø 8.0 |
8. | FRAB-2-350 | 2 | Ø 9.5 |
9. | FRAB-3-350 | 3 | Ø 10.0 |
10. | FRAB-5-350 | 5 | Ø 10.0 |
Konfiguracja z przewodami
Tensometr w wersji z przewodami | |
| |
Oznaczenie:przewodów | |
-1LJC -3LJC -1LJCT -3LJCT -1LJC-2P -3LJC-2P -1LJCT-3P -3LJCT-3P | dł. 1 mb (2 żyły) dł. 3 mb (2 żyły) dł. 1 mb (3 żyły) dł. 3 mb (3 żyły) dł. 1 mb (wtyk 2pin) dł. 3 mb (wtyk 2pin) dł. 1 mb (wtyk 3pin) dł. 3 mb (wtyk 3pin) |
