Tensometry

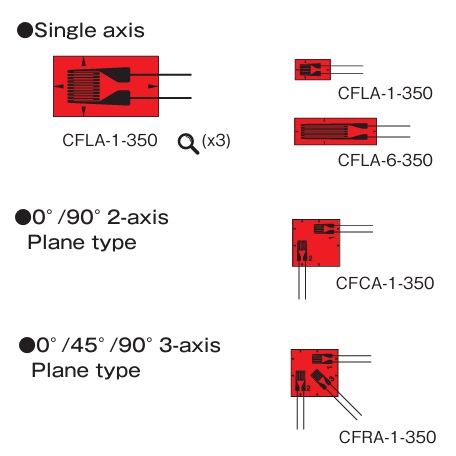

Tensometry CF od -269°C
Dane techniczne
Rezystancja: | 350 Ω |
Zakres temperatur: | -269℃ do +80℃ |
Zakres kompensacji temperatury: | +196℃ do +80℃ |
Granica odkształcenia: | 1% (10000×10⁻⁶) |
Przeznaczenie: | -11 stal -17-stal nierdzewna -23 aluminium -3 kompozyt |
Wymiary
Lp. | Typ | a (mm) | d (mm) |
Liniowe | |||
1. | CFLA-1-350 | 1 | 5.4 x 3.2 |
2. | CFLA-3-350 | 3 | 8.8 x 3.5 |
3. | CFLA-6-350 | 6 | 12.5 x 4.3 |
0°/90° | |||
4. | CFCA-1-350 | 1 | 7.2 x 7.2 |
5. | CFCA-3-350 | 3 | 11.0 x 11.0 |
0°/45°/90° | |||
6. | CFRA-1-350 | 1 | 7.2 x 7.2 |
7. | CFRA-3-350 | 3 | 11.0 x 11.0 |
Konfiguracja z przewodami
Tensometr w wersji z przewodami | |
| |
Oznaczenie:przewodów | |
-6FA1LT-F -6FA3LT-F -4FA1LT-F -4FA3LT-F | dł. 1 mb (3 żyły) dł. 3 mb (3 żyły) dł. 1 mb (3 żyły) dł. 3 mb (3 żyły) |

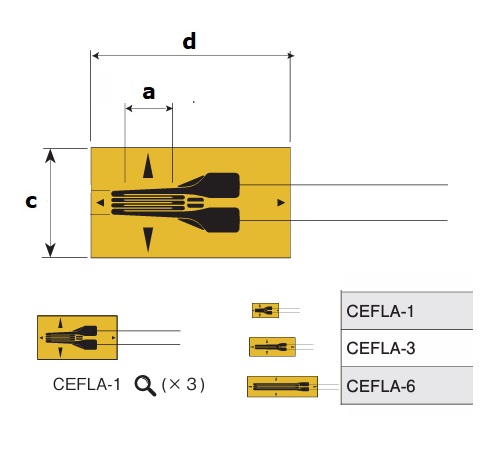

Tensometry CEF od -269°C
Dane techniczne
Rezystancja: | 120 Ω |
Zakres temperatur: | -269℃ do +200℃ |
Zakres kompensacji temperatury: | +196℃ do +80℃ |
Granica odkształcenia: | 1% (10000×10⁻⁶) |
Przeznaczenie: | -11 stal -17-stal nierdzewna -23 aluminium -3 kompozyt |
Wymiary
Lp. | Typ | a (mm) | d x c (mm) |
Liniowe | |||
1. | CEFLA-1-350 | 1 | 4.0 x 2.2 |
2. | CEFLA-3-350 | 3 | 6.9 x 2.8 |
3. | CEFLA-6-350 | 6 | 10.6 x 3.1 |
Konfiguracja z przewodami
Tensometr w wersji z przewodami | |
|
| |
Oznaczenie:przewodów | |
-1LJC -3LJC -1LJCT -3LJCT -1LJC-2P -3LJC-2P -1LJCT-3P -3LJCT-3P | dł. 1 mb (2 żyły) dł. 3 mb (2 żyły) dł. 1 mb (3 żyły) dł. 3 mb (3 żyły) dł. 1 mb (wtyk 2pin) dł. 3 mb (wtyk 2pin) dł. 1 mb (wtyk 3pin) dł. 3 mb (wtyk 3pin) |
