Systemy pomiarowe
Rejestrator danych TMR-300
Wielokanałowy rejestrator serii TMR-300 to system akwizycji danych, który może łączyć różne jednostki pomiarowe w zależności od celu pomiaru. Ze względu na kompaktowe rozmiary i niewielką wagę, system można łatwo zainstalować do pomiaru nie tylko na istniejących konstrukcjach, takich jak maszyny i mosty, w których przestrzeń montażowa jest ograniczona, ale także na ruchomych obiektach, takich jak samochody, samoloty i statki. W przypadku pomiaru samochodów system znajduje zastosowanie do czujników wykorzystywanych do różnych celów badań, w tym wydajności jazdy, zwrotności i bezpieczeństwa.
Możliwy jest pomiar różnych sygnałów wejściowych, w tym tensometrów, przetworników tensometrycznych, termopar, czujników Pt-RTD oraz napięcia stałego.
Główne cechy:
● Wyposażony w zakres wysokiej rozdzielczości.
● Szybkie próbkowanie 100 kHz.
● Jednostka sterująca TMR-311 obsługuje do 80 punktów pomiarowych.
● Możliwość połączenia 4 jednostek sterujących, by uzyskać do 320 punktów pomiarowych
● Obsługuje odległość do 100 m pomiędzy jednostką sterującą i jednostką pomiarową.
● Tolerancja na drgania i kompaktowy rozmiar.
● Nadaje się do montażu w pojeździe ze względu na zasilanie prądem stałym.
● Odzyskiwanie danych podczas przerw w dostawie prądu i pomiarów; funkcja wznowienia po przywróceniu zasilania.
● Obsługuje przechowywanie danych na karcie SD (do 32 GB).
Można połączyć ze sobą do dziesięciu jednostek pomiarowych (rejestrujących dane z czujników), umieszczając je na małej przestrzeni lub każdą jednostkę pomiarową można zainstalować w pobliżu czujników, łącząc jednostki pomiarowe szeregowo za pomocą kabla sterującego.
Ponadto zastosowanie jednostki dystrybucyjnej TMR-371 umożliwia zsynchronizowany pomiar jednostek pomiarowych zainstalowanych na dużym obszarze.
W zależności od rodzaju czujników i celu pomiaru można łączyć kilka typów jednostek pomiarowych. Jednostki pomiarowe są połączone kaskadowo z jednostką sterującą za pomocą dostarczonych kabli sterujących CR-6490

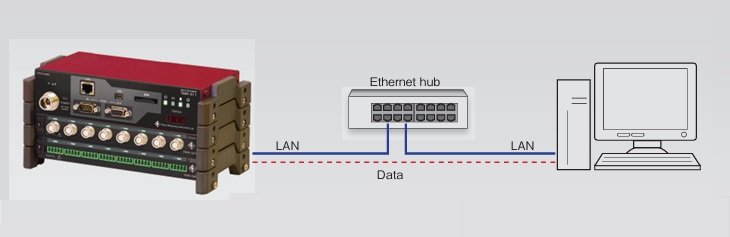

Podłączając jednostkę sterującą TMR-311 do komputera osobistego za pomocą kabla LAN, zmierzone dane mogą być rejestrowane bezpośrednio w komputerze. Długi czas nagrywania jest możliwy bez konieczności korzystania z pamięci danych lub karty SD, co sprawia, że system nadaje się równiwż do testów zmęczeniowych.
Jednostka sterująca TMR-311
Opis
Działa jako jednostka centralna rejestratora TMR-300. Steruje, zasila i zbiera dane z podłączonych jednostek pomiarowych. Możne sterować maksymalnie dziesięcioma jednostkami pomiarowymi, co pozwala na pomiar do 80 punktów. pomiarowych.
Podstawowe parametry
Typ | TMR-311 |
Liczba kanałów pomiarowych | Jedna jednostka:: do 80 kanałów |
Próbkowanie | 0,01 do 0,09 ms (ustawiane co 0,01 ms) 0,1 do 0,9 ms (ustawiane co 0,1 ms) 1 do 1000 ms (ustawiane co 1 ms) 512, 1024, 2048, 4096, 8192 Hz |
Synchronizacja wielu jednostek | do 4 jednostek TMR-311 (razem to 320 kanałów pomiarowych) |
Zapis danych | karta SD do 32 GB lub pamięć PC |
Wymiary zewnętrzne | 200 (S) x 50 (W) x 100 (G) mm |
Waga | ok. 900 g |
Zasilanie | DC 10 ~ 30V AC 100 ~ 240V |
Jednostka wyświetlająca TMR-381
Opis
Podłączenie wyświetlacza TMR-381 umożliwia zarządzanie pracą systemu pomiarowego, w tym ustawienie każdej jednostki, kontrolę pomiaru (zerowanie, rozpoczęcie i zatrzymanie pomiaru, automatyczne ustawienie pomiaru), monitorowanie wyników oraz zarządzanie plikami ustawień.
Podstawowe parametry
Typ | TMR-381 |
Wyświetlacz | TFT LCD, 320 x 240 (z panelem dotykowym) |
Funkcje | ustawienie każdej jednostki, kontrolę pomiaru: zerowanie, rozpoczęcie i zatrzymanie pomiaru, automatyczne ustawienie pomiaru, monitorowanie wyników. |
Wymiary zewnętrzne | 200 (S) x 30 (W) x 110 (G) mm |
Waga | ok. 750 g |
Jednostka wejściowa dla przetworników tensometrycznych i prądu stałego TMR-321
Opis
To urządzenie służy do pomiaru naprężeń za pomocą przetworników tensometrycznych. Pomiar napięcia stałego jest również możliwy za pomocą opcjonalnego kabla tłumiącego (CR-4010).
Podstawowe parametry
Typ | TMR-321 |
Liczba kanałów pomiarowych | Jedna jednostka:: 8 kanałów |
Wejścia | - Przetworniki tensometryczne - Napięcie |
Obsługuje rezystancje | 120 Ω ~ 1000 Ω |
Zasilenie mostka | DC 0.5V, 2V |
Wymiary zewnętrzne | 200 (S) x 25 (W) x 100 (G) mm |
Waga | ok. 550 g |
Zasilanie | Z jednostki TMR-311 |
Jednostka tensometryczna do pomiarów ćwieć- pół- i pełnomostkowych TMR-322
Opis
To urządzenie służy do pomiaru odkształceń w układzie ćwierćmostkowym, 3-przewodowym, półmostkowym i pełnomostkowym, za pomocą dołączonej dołączonych adapterów (SB-120T lub SB-350T; do wyboru przy zamówieniu).
Podstawowe parametry
Typ | TMR-322 |
Liczba kanałów pomiarowych | Jedna jednostka:: 8 kanałów |
Wejścia | -Tensometry (ćwierć- pół- pełnymostek) - Przetworniki tensometryczne |
Obsługuje rezystancje | 120 Ω ~ 1000 Ω |
Zasilenie mostka | DC 0.5V, 2V |
Wymiary zewnętrzne | 200 (S) x 25 (W) x 100 (G) mm |
Waga | ok. 550 g |
Zasilanie | Z jednostki TMR-311 |
Jednostka wejściowa dla przetworników tensometrycznych TMR-323
Opis
Urządzenie to służy do pomiaru odkształcenia w układzie pełnomostkowym z wzbudzeniem mostka falą nośną, co zapewnia odporność na zakłócenia. Najlepiej nadaje się do pomiarów w terenie, gdzie można spodziewać się zakłóceń indukcyjnych lub zakłóceń pochodzących z sieci energetycznej.
Podstawowe parametry
Typ | TMR-323 |
Liczba kanałów pomiarowych | Jedna jednostka:: 8 kanałów |
Wejścia | Przetworniki tensometryczne |
Obsługuje rezystancje | 120 Ω ~ 350 Ω |
Zasilenie mostka | DC 0.5V, 2V |
Wymiary zewnętrzne | 200 (S) x 25 (W) x 100 (G) mm |
Waga | ok. 550 g |
Zasilanie | Z jednostki TMR-311 |

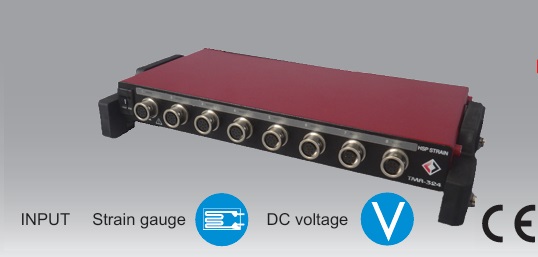

Jednostka wejściowa do pomiarów pełnomostkowych z częstotliwością do 1 MHz TMR-324
Opis
Urządzenie pobiera próbki sygnałów z czujników z maksymalną częstotliwością 1 MHz i rejestruje dane. Do czujników, z którymi można współpracować, należą czujniki odkształcenia wykorzystujące metodę 4-przewodową oraz przetworniki typu tensometrycznego. Ponadto możliwe jest wykonywanie pomiarów napięcia przy użyciu kabli z tłumikiem.
Podstawowe parametry
Typ | TMR-324 |
Liczba kanałów pomiarowych | Jedna jednostka:: 8 kanałów |
Wejścia | - Tensometry -Przetworniki tensometryczne - Napięcie |
Obsługuje rezystancje | 120 Ω ~ 350 Ω |
Zasilenie mostka | DC 2V |
Wymiary zewnętrzne | 200 (S) x 25 (W) x 100 (G) mm |
Waga | ok. 550 g |
Zasilanie | Z jednostki TMR-311 |
Jednostka termopary/napięciowa TMR-332
Opis
Urządzenie to służy do pomiaru temperatury za pomocą termopary typu T, K lub J, a także do pomiaru napięcia stałego w zakresie ±20 V. Ponieważ listwy zaciskowe służące do podłączenia można odłączyć od korpusu urządzenia, prace związane z podłączeniem można wykonać w prosty sposób.
Podstawowe parametry
Typ | TMR-332 |
Liczba kanałów pomiarowych | Jedna jednostka:: 8 kanałów |
Wejścia | Termopara (T, K, J), napięciowe, izolowane między kanałami |
Zakres pomiarowy | T: od -200 do +400 ℃ K: od -200 do +1300 ℃ J: od -200 do +1200 ℃ Napięcie stałe: ±20 V |
Wymiary zewnętrzne | 200 (S) x 25 (W) x 100 (G) mm |
Waga | ok. 550 g |
Zasilanie | Z jednostki TMR-311 |
Jednostka dystrybucyjna rejestratora TMR-371
Opis
Urządzenie umożliwia zsynchronizowany pomiar jednostek pomiarowych zainstalowanych na dużym obszarze. Można połączyć do dziesięciu jednostek pomiarowych w układzie gwiazdy za pomocą kabla STP (maksymalnie do 100 m).
Podstawowe parametry
Typ | TMR-371 |
Liczba połączeń jednostki dystrybucyjnej | 1 (na jeden TMR-311) |
Liczba połączeń jednostki pomiarowej | 10 (wliczając jednostki pomiarowe bezpośrednio podłączone do TMR-311) |
Wymiary zewnętrzne | 200 (S) x 50 (W) x 100 (G) mm |
Waga | ok. 800 g |
Zasilanie | Z jednostki TMR-311 |
