Tensometry
Tensometry BF
Dane techniczne
Rezystancja: | 120 Ω |
Zakres temperatur: | -30℃ do +200℃ |
Zakres kompensacji temperatury: | +10℃ do +80℃ |
Granica odkształcenia: | 3% (30000×10⁻⁶) |
Przeznaczenie: | -3 ×10⁻⁶ /°C -5 ×10⁻⁶ /°C -8 ×10⁻⁶ /°C |

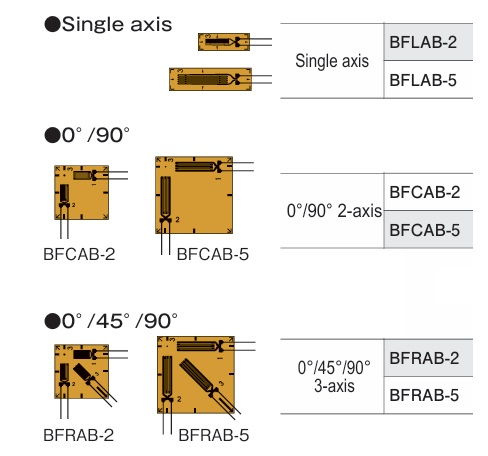

Wymiary
Lp. | Typ | a (mm) | d x c (mm) |
Liniowe | |||
1. | BFLAB-2 | 2 | 7.6 x 2.5 |
2. | BFLAB-5 | 5 | 12.3 x 3.3 |
0°/90° | |||
3. | BFCAB-2 | 2 | 8.0 x 8.0 |
4. | BFCAB-5 | 5 | 11.5 x 11.5 |
0°/45°/90° | |||
5. | BFRAB-2 | 2 | 8.0 x 8.0 |
6. | BFRAB-5 | 5 | 11.5 x 11.5 |
Konfiguracja z przewodami
Tensometr w wersji z przewodami | |
| |
Oznaczenie:przewodów | |
-6FA1LT-F -6FA3LT-F -4FA1LT-F -4FA3LT-F | dł. 1 mb (3 żyły) dł. 3 mb (3 żyły) dł. 1 mb (3 żyły) dł. 3 mb (3 żyły) |
Tensometry UBF
Dane techniczne
Rezystancja: | 120 Ω |
Zakres temperatur: | -30℃ do +150℃ |
Zakres kompensacji temperatury: | N/A |
Granica odkształcenia: | 3% (30000×10⁻⁶) |
Wymiary
Lp. | Typ | a (mm) | d x c (mm) |
Liniowe | |||
1. | UBFLA-03 | 0.3 | 3.4 x 2.5 |
2. | UBFLA-1 | 1 | 4.5 x 2.0 |
Konfiguracja z przewodami
Tensometr w wersji z przewodami | |
|
| |
Oznaczenie:przewodów | |
-1LJC -3LJC -1LJCT -3LJCT -1LJC-2P -3LJC-2P -1LJCT-3P -3LJCT-3P | dł. 1 mb (2 żyły) dł. 3 mb (2 żyły) dł. 1 mb (3 żyły) dł. 3 mb (3 żyły) dł. 1 mb (wtyk 2pin) dł. 3 mb (wtyk 2pin) dł. 1 mb (wtyk 3pin) dł. 3 mb (wtyk 3pin) |
