Tensometry
Tensometry YEF
Dane techniczne
Rezystancja: | 120 Ω |
Zakres temperatur: | -30℃ do +80℃ |
Granica odkształcenia: | 10% do 15% (100000×10⁻⁶ do 150000×10⁻⁶) |
Przeznaczenie: | -11 Stal |

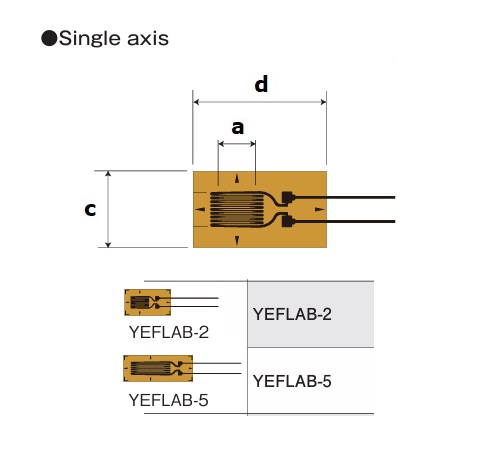

Wymiary
Lp. | Typ | a (mm) | d x c (mm) |
Liniowe | |||
1. | YEFLAB-2 | 2 | 7.0 x 4.0 |
2. | YEFLAB-5 | 5 | 10.5 x 4.0 |

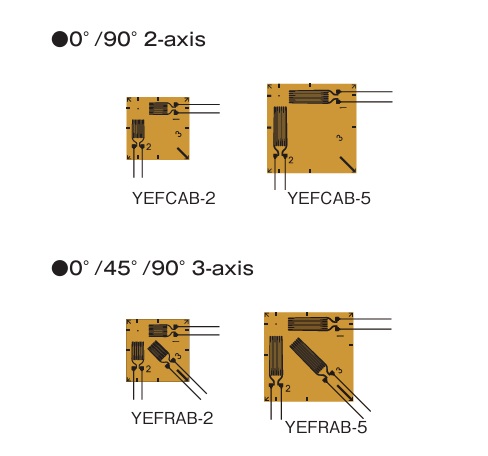

0°/90° | |||
3. | YEFCAB-2 | 2 | 9.5 x 9.5 |
4. | YEFCAB-5 | 5 | 13.5 x 13.5 |
0°/45°/90° | |||
5. | YEFRAB-2 | 2 | 9.5 x 9.5 |
6. | YEFRAB-5 | 5 | 13.5 x 13.5 |

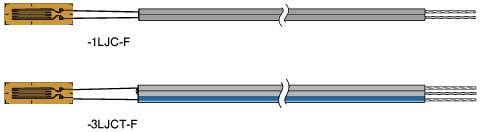

Konfiguracja z przewodami
Tensometr w wersji z przewodami | |
| |
Oznaczenie:przewodów | |
-1LJC -3LJC -1LJCT -3LJCT -1LJC-2P -3LJC-2P -1LJCT-3P -3LJCT-3P | dł. 1 mb (2 żyły) dł. 3 mb (2 żyły) dł. 1 mb (3 żyły) dł. 3 mb (3 żyły) dł. 1 mb (wtyk 2pin) dł. 3 mb (wtyk 2pin) dł. 1 mb (wtyk 3pin) dł. 3 mb (wtyk 3pin) |
Tensometry YF YHF
Dane techniczne
Rezystancja: | 120 Ω |
Zakres temperatur: | -30℃ do +80℃ |
Granica odkształcenia: | 15% do 20% Seria YF 30% do 40% Seria YHF |
Przeznaczenie: | -11 Stal |
Wymiary
Lp. | Typ | a (mm) | d x c (mm) |

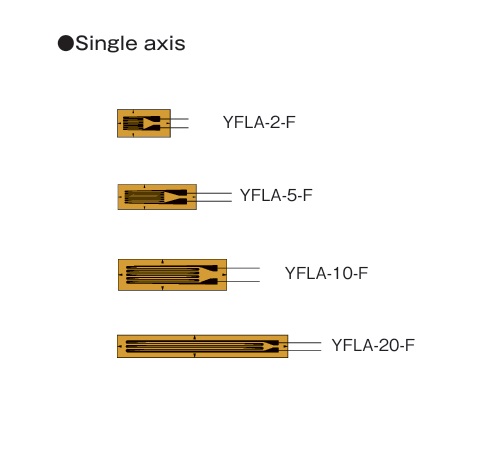

YF | |||
1. | YFLA-2-F | 2 | 7.4 x 4.0 |
2. | YFLA-5-F | 5 | 12.0 x 4.0 |
3. | YFLA-10-F | 10 | 16.6 x 4.9 |
4. | YFLA-20-F | 20 | 26.0 x 3.7 |

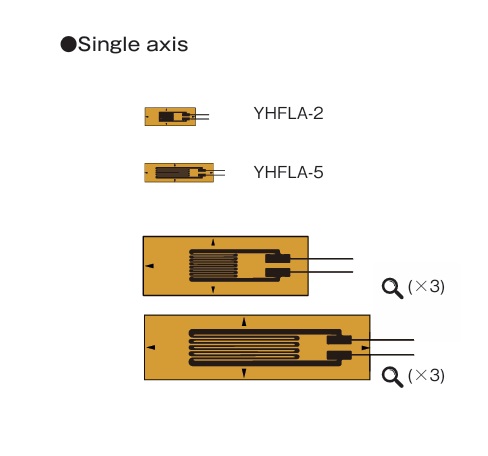

YHF | |||
5. | YHFLA-2 | 2 | 8.0 x 2.7 |
6. | YHFLA-5 | 5 | 11.0 x 3.0 |
Konfiguracja z przewodami
Tensometr w wersji z przewodami | |
|
| |
Oznaczenie:przewodów | |
-1LJC -3LJC -1LJCT -3LJCT -1LJC-2P -3LJC-2P -1LJCT-3P -3LJCT-3P | dł. 1 mb (2 żyły) dł. 3 mb (2 żyły) dł. 1 mb (3 żyły) dł. 3 mb (3 żyły) dł. 1 mb (wtyk 2pin) dł. 3 mb (wtyk 2pin) dł. 1 mb (wtyk 3pin) dł. 3 mb (wtyk 3pin) |
