Tensometry
Tensometry liniowe
Dane techniczne
Rezystancja: | 120 Ω ; 350 Ω ; 1000 Ω |
Zakres temperatur: | -40℃ do +200℃ |
Zakres kompensacji temperatury: | +10℃ do +100℃ |
Granica odkształcenia: | 4% (40000×10⁻⁶) |
Przeznaczenie: | -11 stal -23 aluminium -5 kompozyt |
Wymiary

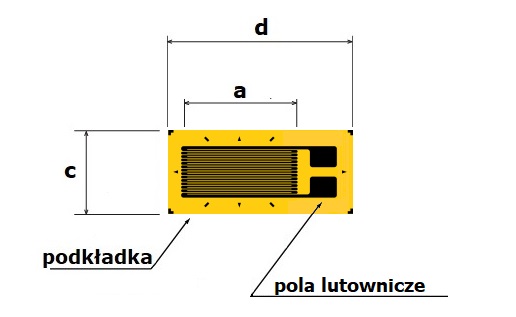

Lp. | Typ | a (mm) | d x c (mm) |

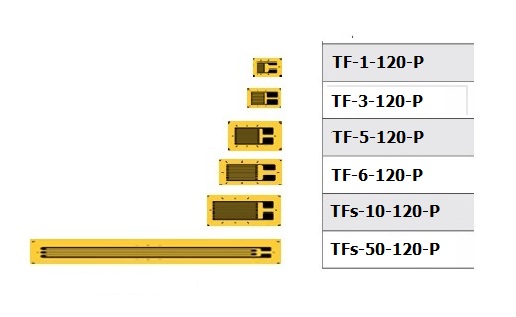

Rezystancja 120 Ω | |||
1. | TF-1-120-P | 1.5 | 7.9 x 4.8 |
2. | TF-3-120-P | 3 | 8.7 x 5.0 |
3. | TF-5-120-P | 5 | 12.9 x 6.9 |
4. | TF-6-120-P | 6 | 12.0 x 5.0 |
5. | TFs-10-120-P | 10 | 17.7 x 8.0 |
6. | TFs-50-120-P | 50 | 60.0 x 6.0 |

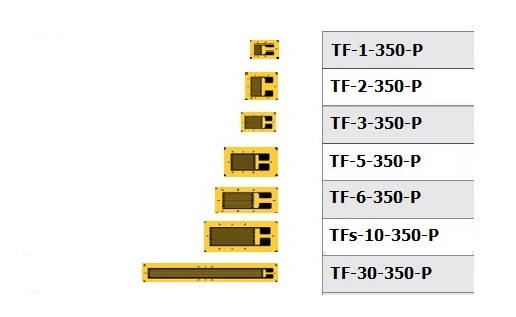

Rezystancja 350 Ω | |||
7. | TF-1-350-P | 1.5 | 7.9 x 4.8 |
8. | TF-2-350-P | 2 | 7.0 x 6.6 |
9.. | TF-3-350-P | 3 | 7.5 x 4.6 |
10. | TF-5-350-P | 5 | 12.9 x 6.9 |
11.. | TF-6-350-P | 6 | 12.0 x 5.0 |
13. | TFs-10-350-P | 10 | 17.7 x 8.0 |
14. | TF-30-350-P | 30 | 35.9 x 5.0 |
Wersja podwójna | |||
15. | TF-3D-350-P | 3 | 6.0 x 4.0 |
16 | TF-6D-350-P | 6 | 10.0 x 7.0 |
Tensometry 45°
Dane techniczne
Rezystancja: | 120 Ω ; 350 Ω ; 1000 Ω |
Zakres temperatur: | -40℃ do +200℃ |
Zakres kompensacji temperatury: | +10℃ do +100℃ |
Granica odkształcenia: | 4% (40000×10⁻⁶) |
Przeznaczenie: | -11 stal -23 aluminium -5 kompozyt |
Wymiary
Lp. | Typ | a (mm) | d x c (mm) |

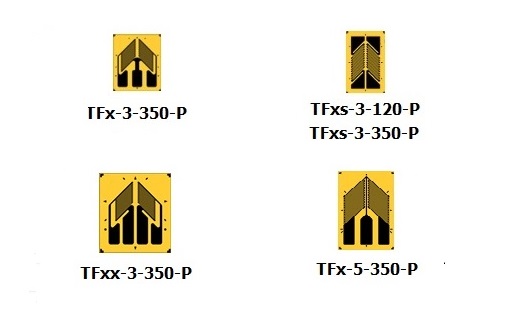

45° | |||
1. | TFx-3-350-P | 3 | 10.0. x 8.4 |
2. | TFxx-3-350-P | 3 | 10.0. x 8.4 |
3. | TFxs-3-120-P | 3 | 10.9 x 6.8 |
4. | TFxs-3-350-P | 3 | 10.9 x 6.8 |
5. | TFx-5-350-P | 5 | 15.8 x 9.8 |
Tensometry XY, PXY
0° /90°
Dane techniczne
Rezystancja: | 120 Ω ; 350 Ω ; 1000 Ω |
Zakres temperatur: | -40℃ do +200℃ |
Zakres kompensacji temperatury: | +10℃ do +100℃ |
Granica odkształcenia: | 4% (40000×10⁻⁶) |
Przeznaczenie: | -11 stal -23 aluminium -5 kompozyt |
Wymiary
Lp. | Typ | a (mm) | d x c (mm) |

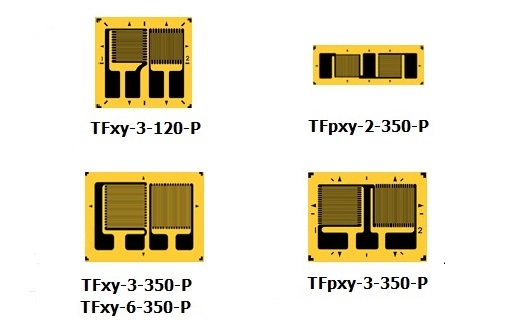

XY, PXY | |||
1. | TFxy-3-120-P | 3 | 10.7. x 11.2 |
2. | TFxy-3-350-P | 3 | 7.9 x 10.4 |
3. | TFxy-6-350-P | 6.3 | 14.0 x 19.0 |
4. | TFpxy-2-350-P | 2.5 | 13.0 x 4.5 |
5. | TFpxy-3-350-P | 3 | 7.9 x 10.4 |
Tensometry RXY, RW
0° /45° /90°
Dane techniczne
Rezystancja: | 120 Ω ; 350 Ω ; 1000 Ω |
Zakres temperatur: | -40℃ do +200℃ |
Zakres kompensacji temperatury: | +10℃ do +100℃ |
Granica odkształcenia: | 4% (40000×10⁻⁶) |
Przeznaczenie: | -11 stal -23 aluminium -5 kompozyt |
Wymiary
Lp. | Typ | a (mm) | d x c (mm) |

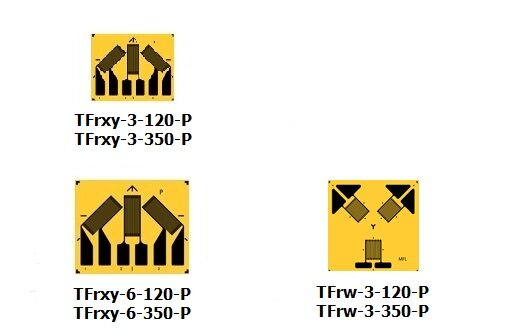

RXY, RW | |||
1. | TFrxy-3-120-P | 3 | 10.0. x 11.6 |
2. | TFrxy-3-350-P | 3 | 10.0. x 11.6 |
3. | TFrxy-6-120-P | 6.3 | 16.5 x 20.0 |
4. | TFrxy-6-350-P | 6.3 | 16.5 x 20.0 |
5. | TFrw-3-120-P | 3 | 16.0 x 16.0 |
6. | TFrw-3-350-P | 3 | 16.0 x 16.0 |
Tensometry 2X, 3X
Dane techniczne
Rezystancja: | 120 Ω ; 350 Ω ; 1000 Ω |
Zakres temperatur: | -40℃ do +200℃ |
Zakres kompensacji temperatury: | +10℃ do +100℃ |
Granica odkształcenia: | 4% (40000×10⁻⁶) |
Przeznaczenie: | -11 stal -23 aluminium -5 kompozyt |
Wymiary
Lp. | Typ | a (mm) | d x c (mm) |

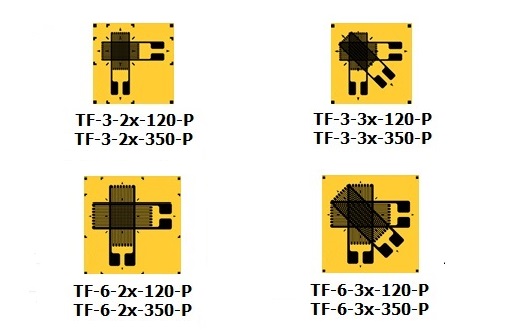

2X, 3X | |||
1. | TF-3-2x-120-P | 3 | 7.2 x 7.2 |
2. | TF-3-2x-350-P | 3 | 7.2 x 7.2 |
3. | TF-6-2x-120-P | 6.4 | 11.4 x 11.4 |
4. | TF-6-2x-350-P | 6.4 | 11.4 x 11.4 |
5. | TF-3-3x-120-P | 3 | 7.2 x 7.2 |
6. | TF-3-3x-350-P | 3 | 7.2 x 7.2 |
7. | TF-6-3x-350-P | 6.4 | 11.4 x 11.4 |
8. | TF-6-3x-350-P | 6.4 | 11.4 x 11.4 |
Tensometry RX
Dane techniczne
Rezystancja: | 120 Ω ; 350 Ω ; 1000 Ω |
Zakres temperatur: | -40℃ do +200℃ |
Zakres kompensacji temperatury: | +10℃ do +100℃ |
Granica odkształcenia: | 4% (40000×10⁻⁶) |
Przeznaczenie: | -11 stal -23 aluminium -5 kompozyt |
Wymiary
Lp. | Typ | a (mm) | d x c (mm) |

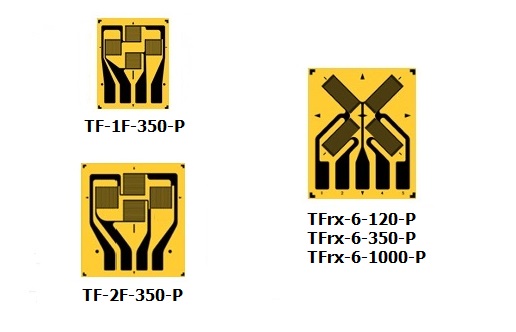

RX, 1F, 2F | |||
1. | TFrx-6-120-P | 6.3 | 23.0 x 19.0 |
2. | TFrx-6-350-P | 6.3 | 23.0 x 19.0 |
3. | TFrx-6-1000-P | 6.3 | 23.0 x 19.0 |
4. | TF-1F-350-P | 1.2 | 8.0 x 6.3 |
5. | TF-2F-350-P | 1.8 | 10.0 x 9.0 |
