Tensometry
Tensometry P
Dane techniczne
Rezystancja: | 120 Ω |
Zakres temperatur: | -20℃ do +80℃ |
Zakres kompensacji temperatury: | +10℃ do +80℃ |
Granica odkształcenia: | 2% (20000×10⁻⁶) |
Przeznaczenie: | -11 ×10⁻⁶ /°C |
Wymiary
Lp. | Typ | a (mm) | d x c (mm) |

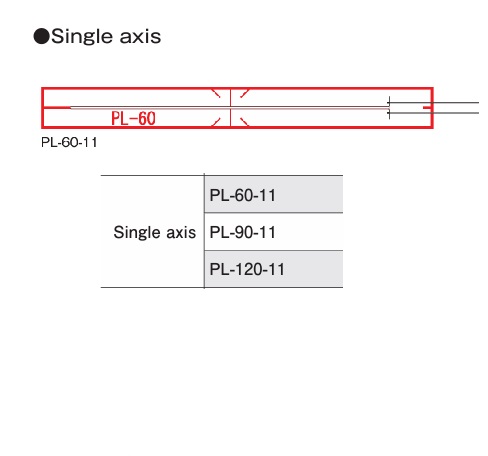

Liniowe | |||
1. | PL-60-11 | 60 | 74 x 8 |
2. | PL-90-11 | 90 | 104 x 8 |
3. | PL-120-11 | 120 | 134 x 8 |

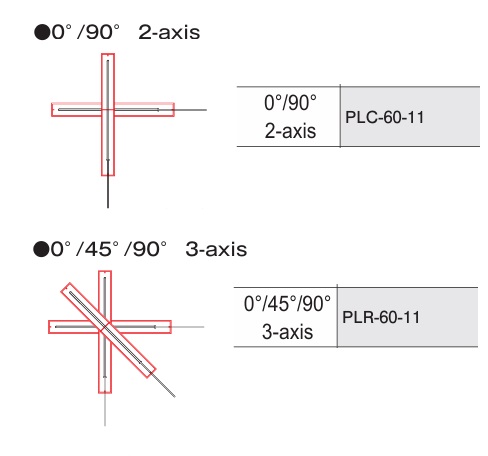

0°/90° | |||
4. | PLC-60-11 | 60 | 74 x 74 |
0°/45°/90° | |||
5. | PLR-60-11 | 60 | 74 x 74 |
Konfiguracja z przewodami
Tensometr w wersji z przewodami | |
| |
Oznaczenie:przewodów | |
-1LJC -3LJC -1LJCT -3LJCT -1LJC-2P -3LJC-2P -1LJCT-3P -3LJCT-3P | dł. 1 mb (2 żyły) dł. 3 mb (2 żyły) dł. 1 mb (3 żyły) dł. 3 mb (3 żyły) dł. 1 mb (wtyk 2pin) dł. 3 mb (wtyk 2pin) dł. 1 mb (wtyk 3pin) dł. 3 mb (wtyk 3pin) |
Tensometry PF
Dane techniczne
Rezystancja: | 120 Ω |
Zakres temperatur: | -20℃ do +80℃ |
Zakres kompensacji temperatury: | +10℃ do +80℃ |
Granica odkształcenia: | 2% (20000×10⁻⁶) |
Przeznaczenie: | -11 ×10⁻⁶ /°C |
Wymiary
Lp. | Typ | a (mm) | d x c (mm) |
Liniowe | |||
1. | PFL-10-11 | 10 | 17.5 x 5.0 |
2. | PFL-20-11 | 20 | 28.0 x 6.0 |
3. | PFL-30-11 | 30 | 40.0 x 7.0 |
0°/90° | |||
4. | PFLC-20-11 | 20 | 28 x 28 |
5. | PFLC-30-11 | 30 | 40 x 40 |
0°/45°/90° | |||
6. | PFLR-20-11 | 20 | 28 x 28 |
6. | PFLR-30-11 | 30 | 40 x 40 |
Konfiguracja z przewodami
Tensometr w wersji z przewodami | |
|
| |
Oznaczenie:przewodów | |
-1LJC -3LJC -1LJCT -3LJCT -1LJC-2P -3LJC-2P -1LJCT-3P -3LJCT-3P | dł. 1 mb (2 żyły) dł. 3 mb (2 żyły) dł. 1 mb (3 żyły) dł. 3 mb (3 żyły) dł. 1 mb (wtyk 2pin) dł. 3 mb (wtyk 2pin) dł. 1 mb (wtyk 3pin) dł. 3 mb (wtyk 3pin) |
