Przetworniki

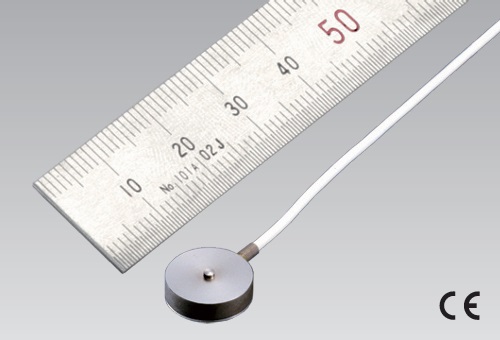

Miniaturowy przetwornik siły

Typ CLS - 2 N do 10 kN

CLS-NA i CLS-NB to ultrakompaktowe przetworniki o zakresie nośności od 2 N do 10 kN. Są szeroko stosowane do pomiaru rozkładu obciążeń lub obciążeń w testach makiet konstrukcyjnych oraz jako czujniki w maszynach przemysłowych.
Oznakowanie CE. : CLS-NB
Stopień ochrony: odpowiednik IP 53
dla CLS-2NA i  CLS-5NA odpowiednik IP 41

Zakres pomiarowy

2 N ÷ 10 kN

2N ÷ 100N

Czułość znamionowa:

200N ÷ 10kN

1.0 mV/V


1.5 mV/V

Temperatura pracy:

-10℃ do +60℃

Zakres kompensacji temperaturowej:

-10℃ do +60℃

2N ÷ 5N

Nieliniowość:

10N ÷ 10kN

1% RO


0,5% RO

Rezystancja wejścia/wyjścia:

350 Ω ±2%

Dopuszczalne przeciążenie:

150%

Nominalne napięcie zasilania:

2 V lub mniej

Dopuszczalne napięcie zasilania:

5 V

Długość kabla:

2 m

Pobierz PDF

Kompaktowy przetwornik siły

Typ CLA - 500 N do 20 kN

Przetworniki CLA-NA posiadają membranowy element pomiarowy naprężenia.  Są kompaktowe, łatwe w obsłudze i umożliwiają wykonywanie powtarzalnych pomiarów.

Stopień ochrony: odpowiednik IP 67

Zakres pomiarowy

500 N ÷ 20 kN

Czułość znamionowa:

1.5 mV/V ±0.5%

Temperatura pracy:

-20℃ do +70℃

Zakres kompensacji temperaturowej:

-10℃ do +60℃

Nieliniowość:

0.2% RO

Rezystancja wejścia/wyjścia:

350 Ω ±2%

Dopuszczalne przeciążenie:

150%

Nominalne napięcie zasilania:

6 V lub mniej

Dopuszczalne napięcie zasilania:

15 V

Długość kabla:

5 m

Pobierz PDF

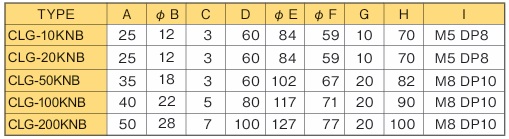

Przetwornik siły

Typ CLG - 10 kN do 200 kN

CLG-NB to precyzyjne przetworniki w cienkiej, hermetycznie zamkniętej obudowie. Są szeroko stosowane w ciasnych przestrzeniach oraz jako czujniki systemowe w maszynach przemysłowych.
Stopień ochrony: odpowiednik IP 67

Zakres pomiarowy

10 kN ÷ 200 kN

Czułość znamionowa:

2 mV/V ±0.5%

Temperatura pracy:

-20℃ do +70℃

Zakres kompensacji temperaturowej:

-10℃ do +60℃

Nieliniowość:

0.2% RO

Rezystancja wejścia/wyjścia:

350 Ω ±1%

Dopuszczalne przeciążenie:

150%

Nominalne napięcie zasilania:

6 V lub mniej

Dopuszczalne napięcie zasilania:

15 V

Długość kabla:

5 m

Pobierz PDF

Przetwornik siły do 160°C

Typ CLR - 500 N do 200 kN

Przetworniki CLR mogą być używane do pomiarów w wysokich temperaturach. Wypełniona gazem obojętnym i hermetycznie uszczelniona konstrukcja zapewnia stabilny pomiar.

Stopień ochrony: odpowiednik IP 67

Zakres pomiarowy

500 N ÷ 200 kN

Czułość znamionowa:

2 mV/V ±25%

Temperatura pracy:

-10℃ do +160℃

Zakres kompensacji temperaturowej:

-10℃ do +160℃

Nieliniowość:

0.5% RO

Rezystancja wejścia/wyjścia:

350 Ω ±2%

Dopuszczalne przeciążenie:

150%

Nominalne napięcie zasilania:

10 V lub mniej

Dopuszczalne napięcie zasilania:

20 V

Długość kabla:

5 m

Pobierz PDF

Przetwornik siły z centralnym otworem

Typ KCK - 500 kN do 1 MN

KCK-NA to przetworniki z otworem środkowym, przeznaczone do pomiaru naprężenia cięgna kotwiącego. Nadają się do testowania wytrzymałości na odrywanie i monitorowania istniejących kotew.
Stopień ochrony: odpowiednik IP 67

Zakres pomiarowy

500 kN ÷ 1 MN

500kN

Czułość znamionowa:

1MN

1.25 mV/V ±10%


1.4 mV/V ±10%

Temperatura pracy:

-30℃ do +70℃

Zakres kompensacji temperaturowej:

-10℃ do +60℃

Nieliniowość:

1% RO

Rezystancja wejścia/wyjścia:

350 Ω ±1%

Dopuszczalne przeciążenie:

150%

Nominalne napięcie zasilania:

10 V lub mniej

Dopuszczalne napięcie zasilania:

20 V

Długość kabla:

5 m

Pobierz PDF

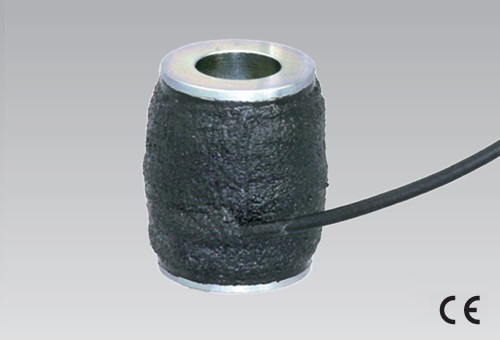

Przetwornik siły z centralnym otworem

Typ KCG 200 kN

Niewielka przetwornik z otworem środkowym, który można zainstalować w miejscu zakotwiczenia, np. w moście.

Stopień ochrony: odpowiednik IP 67

Zakres pomiarowy

200 kN

Czułość znamionowa:

2.25 mV/V ±10%

Temperatura pracy:

-30℃ do +70℃

Zakres kompensacji temperaturowej:

-10℃ do +60℃

Nieliniowość:

0.5% RO

Rezystancja wejścia/wyjścia:

350 Ω

Dopuszczalne przeciążenie:

120%

Nominalne napięcie zasilania:

10 V lub mniej

Dopuszczalne napięcie zasilania:

20 V

Długość kabla:

2 m

Pobierz PDF

Przetwornik siły rozciąganie/ściskanie

Typ TCLZ - 10 N do 10 kN

TCLZ-NB/-NA to uniwersalny czujnik tensometryczny do pomiaru rozciągania i ściskania, posiadający konstrukcję belkową.  Jest kompaktowy i lekki, a jednocześnie charakteryzuje się doskonałą precyzją. Jest szeroko stosowany jako czujnik do sterowania maszynami przemysłowymi.

Stopień ochrony: odpowiednik IP 41

Zakres pomiarowy

10 N ÷ 10 kN

Czułość znamionowa:

10 N ÷ 20 N

50 N ÷ 200 N

500 N ÷ 10 kN

1.5 mV/V ±0.5%

2.5 mV/V ±0.5%

2.5 mV/V ±0.5%

Temperatura pracy:

-20℃ do +70℃

Zakres kompensacji temperaturowej:

-10℃ do +60℃

Nieliniowość:

10 N ÷ 20 N

50 N ÷ 5 kN

10 kN

0.05% RO

0.03% RO

0.05% RO

Rezystancja wejścia/wyjścia:

10 N ÷ 20 N

50 N ÷ 10 kN

350 Ω ±2%

350 Ω ±1%

Dopuszczalne przeciążenie:

150%

Nominalne napięcie zasilania:

6 V lub mniej

Dopuszczalne napięcie zasilania:

15 V

Długość kabla:

5 m

Pobierz PDF

Przetwornik siły rozciąganie/ściskanie

Typ TCLA - 500 N do 20 kN

Uniwersalny przetwornik do pomiaru siły rozciągania/ściskania. TCLA-NB posiada kompaktowe wymiary i wagę.  Jest hermetycznie zamknięty, co zapewnia wysoką precyzję i powtarzalność pomiarów.

Stopień ochrony: odpowiednik IP 67

Zakres pomiarowy

500 N ÷ 20 kN

Czułość znamionowa:

500 N

1 kN

2 kN ÷ 20 kN

1.5 mV/V ±2%

1.5 mV/V ±1%

2.0 mV/V ±1%

Temperatura pracy:

-20℃ do +70℃

Zakres kompensacji temperaturowej:

-10℃ do +60℃

Nieliniowość:

500 N

1 kN ÷ 20 kN

0.3% RO

0.2% RO

Rezystancja wejścia/wyjścia:

350 Ω ±2%

Dopuszczalne przeciążenie:

500 N ÷ 1 kN

2 kN ÷ 20 kN

150%

120%

Nominalne napięcie zasilania:

6 V lub mniej

Dopuszczalne napięcie zasilania:

15 V

Długość kabla:

5 m

Pobierz PDF

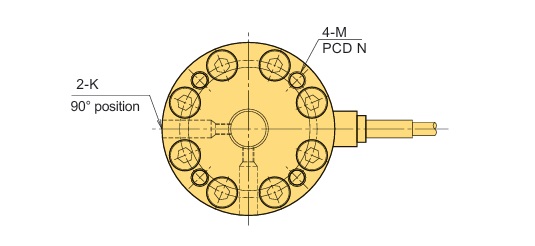

Przetwornik siły rozciąganie/ściskanie

Typ TCLK - 5 kN do 50 kN

Uniwersalny przetwornik do pomiaru rozciągania/ściskania. TCLK-NA ma konstrukcję o niskim profilu, co pozwala zaoszczędzić miejsce podczas instalacji.

Stopień ochrony: odpowiednik IP 67

Zakres pomiarowy

5 kN ÷ 50 kN

Czułość znamionowa:

2 mV/V ±1%

Temperatura pracy:

-20℃ do +70℃

Zakres kompensacji temperaturowej:

-10℃ do +60℃

Nieliniowość:

0.1% RO

Rezystancja wejścia/wyjścia:

350 Ω ±2%

Dopuszczalne przeciążenie:

150%

Nominalne napięcie zasilania:

6 V lub mniej

Dopuszczalne napięcie zasilania:

15 V

Długość kabla:

5 m

Pobierz PDF

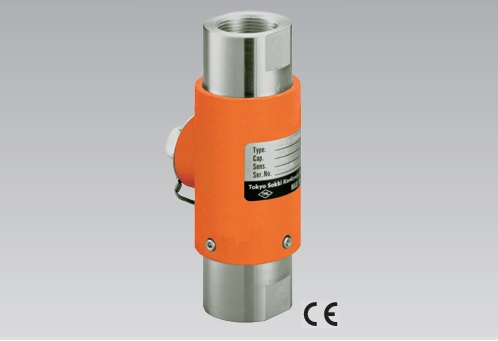

Przetwornik siły rozciąganie/ściskanie

Typ TCLP - 10 kN do 500 kN

Uniwersalny przetwonik do pomiaru rozciągania/ściskania. TCLP-NB jest szeroko stosowanym czujnikiem w takich zastosowaniach, jak pomiar obciążeń dźwigów i podnośników, ze względu na doskonałą powtarzalność.
Ten przetwornik jest dostępny na życzenie z wbudowanymi dwoma izolowanymi wejściami/wyjściami.
Stopień ochrony: odpowiednik IP 65

Zakres pomiarowy

10 kN ÷ 500 kN

Czułość znamionowa:

1 mV/V ±0.5%

Temperatura pracy:

-20℃ do +70℃

Zakres kompensacji temperaturowej:

-10℃ do +60℃

Nieliniowość:

0.1% RO

Rezystancja wejścia/wyjścia:

350 Ω ±1%

Dopuszczalne przeciążenie:

200%

Nominalne napięcie zasilania:

10 V lub mniej

Dopuszczalne napięcie zasilania:

20 V

Długość kabla:

10 m

Pobierz PDF

Przetwornik momentu obrotowego

Typ LTA - 50 Nm do 500 Nm

Przetwornik momentu obrotowego LTA-NA to precyzyjny przetwornik służący do pomiaru siły dokręcania nakrętek i śrub. Kompaktowy i lekki, montowany jest pomiędzy gniazdem a rękojeścią klucza nasadowego. Chociaż przetwornik wykorzystuje tensometr do odczytu, można go również wykorzystać do pomiaru wartości szczytowych, po prostu podłączając go do miernika z funkcją pomiaru wartości szczytowych.
Stopień ochrony: odpowiednik IP 40

Zakres pomiarowy

50 Nm ÷ 500 Nm

Czułość znamionowa:

50 Nm ÷ 100 Nm

200 Nm

500 Nm

2 mV/V ±2%

3 mV/V ±2%

2 mV/V ±2%

Temperatura pracy:

-10℃ do +60℃

Zakres kompensacji temperaturowej:

-10℃ do +60℃

Nieliniowość:

0.3% RO

Rezystancja wejścia/wyjścia:

350 Ω ±1%

Dopuszczalne przeciążenie:

120%

Nominalne napięcie zasilania:

3 V lub mniej

Dopuszczalne napięcie zasilania:

10 V

Długość kabla:

5 m

Pobierz PDF

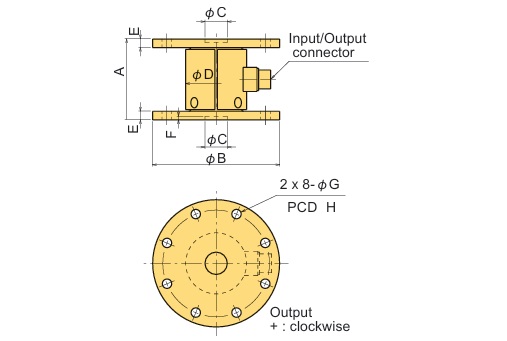

Przetwornik momentu obrotowego

Typ LTB - 10 Nm do 1 kNm

Przetwornik momentu obrotowego LTB-NA to przetwornik montowany na kołnierzu, który instaluje się między nieobrotowymi elementami pomiarowymi w celu wykrywania momentu obrotowego w tych elementach.

Stopień ochrony: odpowiednik IP 30

Zakres pomiarowy

100 Nm ÷ 1 kNm

Czułość znamionowa:

1 mV/V ±2%

Temperatura pracy:

-10℃ do +60℃

Zakres kompensacji temperaturowej:

0℃ do +40℃

Nieliniowość:

0.3% RO

Rezystancja wejścia/wyjścia:

350 Ω ±1%

Dopuszczalne przeciążenie:

150%

Nominalne napięcie zasilania:

6 V lub mniej

Dopuszczalne napięcie zasilania:

10 V

Długość kabla:

5 m

Pobierz PDF
