Przetwornik przemieszczenia
Typ CDP: 5~100mm
Opis
CDP to kompaktowy i łatwy w obsłudze przetwornik przemieszczenia. Zaprojektowany z myślą o dużej mocy wyjściowej i stabilnej pracy, umożliwia wykonywanie pomiarów o wysokiej dokładności. Nadaje się zarówno do pomiarów statycznych, jak i dynamicznych.
Stopień ochrony: odpowiednik IP 40
Podstawowe dane techniczne
Zakres pomiarowy | 5mm ÷ 100mm |
Czułość znamionowa: | |
CDP-5 CDP-10 CDP-25 CDP-50 CDP-100 | 5 mV/V ±0.15% 5 mV/V ±0.1% 6.25 mV/V ±0.15% 5 mV/V ±0.1% 5 mV/V ±0.1% |
Temperatura pracy: | -10℃ do +60℃ |
Zakres kompensacji temperaturowej: | 0℃ do +40℃ |
Nieliniowość: | |
CDP-5 CDP-10 CDP-25 CDP-50 CDP-100 | 0.15% RO 0.1% RO 0.1% RO 0.1% RO 0.1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 10 m |
Wymiary czujnika
|
Wymiary uchwytu
|
Przetwornik przemieszczenia
Typ CDP-M: 5~100mm
Opis
CDP-M to niewielki przetwornik przemieszczenia o wysokiej czułości. W porównaniu z konwencjonalną serią CDP, jego wyjście jest takie samo, ale średnica jest mniejsza o 50-20% niż w przypadku CDP, a zakres temperatur jest rozszerzony do +80°C. Dostępne są modele CDP-M z wyjściem kablowym wzdłuż osi pomiarowej oraz CDP-MT z wyjściem kablowym prostopadłym do osi. Przetwornik może być używany nie tylko do pomiarów statycznych, ale również do pomiarów quasi-dynamicznych. Uchwyt mocujący jest dostarczany standardowo. Opcje obejmują standardowy statyw magnetyczny MB-B i mały MB-PSL, przeznaczony dla serii CDP-M.
Stopień ochrony: odpowiednik IP 40
Podstawowe dane techniczne
Zakres pomiarowy | 5mm ÷ 100mm |
Czułość znamionowa: | |
CDP-5M / CDP-5MT CDP-10M / CDP-10MT CDP-25M / CDP-25MT CDP-50M / CDP-50MT CDP-100M / CDP-100MT | 5 mV/V ±0.3% 5 mV/V ±0.3% 6.25 mV/V ±0.3% 5 mV/V ±0.3% 5 mV/V ±0.3% |
Temperatura pracy: | -10℃ do +60℃ |
Zakres kompensacji temperaturowej: | 0℃ do +40℃ |
Nieliniowość: | |
CDP-5M / CDP-5MT CDP-10M / CDP-10MT CDP-25M / CDP-25MT CDP-50M / CDP-50MT CDP-100M / CDP-100MT | 0.3% RO 0.3% RO 0.3% RO 0.3% RO 0.3% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 10 m |

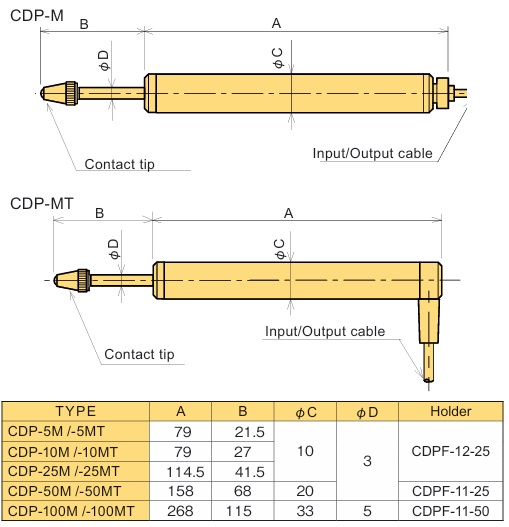

Wymiary czujnika
|

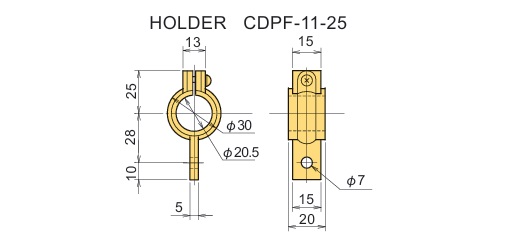

Wymiary uchwytu
|
Przetwornik przemieszczenia
Typ CDP-B: 5~25mm
Opis
Przetwornik przemieszczenia z mieszkiem zamontowanym na wale przetwornika przemieszczenia typu CDP. Stosowany do pomiarów w trudnych warunkach środowiskowych, np. w terenie.
Stopień ochrony: odpowiednik IP 42
Podstawowe dane techniczne
Zakres pomiarowy | 5mm ÷ 25mm |
Czułość znamionowa: | |
CDP-5B CDP-10B CDP-25B | 5 mV/V ±0.1% 5 mV/V ±0.1% 6.25 mV/V ±0.1% |
Temperatura pracy: | -10℃ do +60℃ |
Zakres kompensacji temperaturowej: | 0℃ do +40℃ |
Nieliniowość: | |
CDP-5B CDP-10B CDP-25B | 0.15% RO 0.1% RO 0.1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 10 m |
Wymiary czujnika
|
Wymiary uchwytu
|
Przetwornik przemieszczenia
Typ CDP-D: 50~100mm
Opis
Przetwornik przemieszczenia CDP-D to przetwornik przemieszczenia CDP z dwoma izolowanymi portami wejścia/wyjścia. Przykładowo, jeden zestaw kabli wejściowych i wyjściowych można podłączyć do analogowego przyrządu pomiarowego, a drugi do cyfrowego. Po podłączeniu dwóch różnych typów urządzeń pomiarowych do tego przetwornika, możliwe jest jednoczesne wykonywanie pomiarów bez zakłóceń.
Stopień ochrony: odpowiednik IP 40
Podstawowe dane techniczne
Zakres pomiarowy | 50mm ÷ 100mm |
Czułość znamionowa: | |
CDP-50-D CDP-100-D | 5 mV/V ±0.1% 5 mV/V ±0.1% |
Temperatura pracy: | -10℃ do +60℃ |
Zakres kompensacji temperaturowej: | 0℃ do +40℃ |
Nieliniowość: | |
CDP-50-D CDP-100-D | 0.1% RO 0.1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 10 m |
Wymiary czujnika
|
Wymiary uchwytu
|
Przetwornik przemieszczenia
Typ SDP-E: 50~300mm
Opis
To przetwornik przemieszczenia z czujnikiem tensometrycznym do zastosowań ogólnych. Przetwornik ten posiada wewnątrz małą dźwignię, a przemieszczenie jest mechanicznie przetwarzane na ugięcie dźwigni. Odkształcenie, proporcjonalne do ugięcia, jest generowane na dźwigni i mierzone za pomocą czujników tensometrycznych.
Stabilny pomiar jest możliwy nawet przy niewielkim przemieszczeniu. Skala i wskaźnik na korpusie przetwornika umożliwiają łatwe pozycjonowanie.
Dla modeli SDP-200E i SDP-300E opcjonalnie dostępny jest przetwornik dwuwyjściowy z dwoma niezależnymi portami wejścia/wyjścia.
Stopień ochrony: odpowiednik IP 40
Podstawowe dane techniczne
Zakres pomiarowy | 50mm ÷ 300mm |
Czułość znamionowa: | |
SDP-50E SDP-100E SDP-200E SDP-300E | 2.5 mV/V ±0.2% 2.5 mV/V ±0.2% 5 mV/V ±0.3% 5 mV/V ±0.3% |
Temperatura pracy: | -10℃ do +60℃ |
Nieliniowość: | |
SDP-50E SDP-100E SDP-200E SDP-300E | 0.2% RO 0.2% RO 0.3% RO 0.3% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 5V /10 V |
Długość kabla: | 10 m |

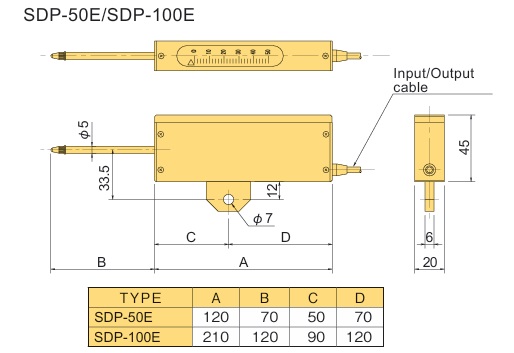

Wymiary czujnika 50mm i 100mm
|
Wymiary czujnika 200mm i 300mm
|
Przetwornik przemieszczenia
Typ DP-G/E: 500~5000mm
Opis
DP-G to przetwornik przemieszczenia przeznaczony do pomiaru dużych przemieszczeń. W celu pomiaru przemieszczenia rozciąga się stalowy drut. Naprężenie drutu jest stałe, niezależnie od przemieszczenia. Jest to mały i lekki przetwornik o doskonałej dokładności.
Stopień ochrony: odpowiednik IP 40
Podstawowe dane techniczne
Zakres pomiarowy | 500mm ÷ 5000mm |
Czułość znamionowa: | |
DP-500G DP-1000G DP-2000G DP-5000E | 5 mV/V ±0.3% 5 mV/V ±0.3% 5 mV/V ±0.3% 5 mV/V ±0.3% |
Temperatura pracy: | -10℃ do +80℃ |
Nieliniowość: | |
DP-500G DP-1000G DP-2000G DP-5000E | 0.3% RO 0.3% RO 0.3% RO 0.3% RO |
Rezystancja wejścia/wyjścia: | 260 Ω - wejścia 350 Ω - wyjścia |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 10 m |

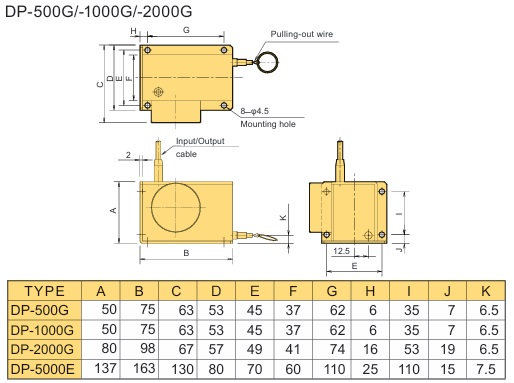

Wymiary czujnika 500mm / 1000mm / 2000mm
|
Wymiary czujnika 5000mm
|
Przetwornik przemieszczenia
Typ PI: ±2 ̸ ±5mm
Opis
Przetwornik przemieszczenia PI ma prostą konstrukcję, którą stanowi łukowata płytka sprężynowa z zamontowanymi na niej tensometrami. Dostępnych jest sześć modeli przeznaczonych do długości pomiarowych od 50 mm do 300 mm. Przetwornik ten służy do pomiaru przemieszczenia pęknięć występujących w obrębie każdej długości pomiarowej na powierzchni betonu lub do pomiaru przemieszczenia różnych konstrukcji.
Podstawowe dane techniczne
Zakres pomiarowy | ±2mm ÷ ±5mm |
Długość tensometru: | 50、100、150、200、250、300 mm |
Czułość znamionowa: | |
PI-2 PI-5 | 2 mV/V 2.5 mV/V |
Temperatura pracy: | -10℃ do +80℃ |
Nieliniowość: | |
PI-2 PI-5 | 0.3% RO 0.3% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 2 m |

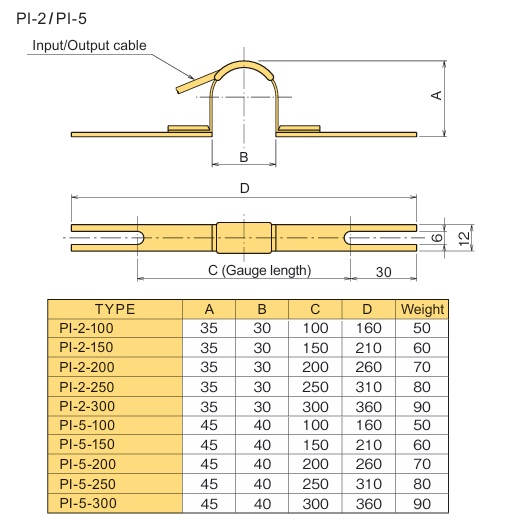

Wymiary czujnika PI-2-50/ PI-5-50
|
Wymiary czujnika PI-2/ PI-5
|
Przetwornik przemieszczenia
Typ UB/UB-A: 2/5mm
Opis
Przetwornik przemieszczenia UB jest przeznaczony do pomiaru przemieszczenia otworu pęknięcia (COD) w metalu.
Przetwornik przemieszczenia UB-A został zaprojektowany do pomiaru przemieszczenia otworu pęknięcia (COD) w metalu.
Kształt końcówki jest zgodny ze specyfikacjami ASTM.
Podstawowe dane techniczne
Zakres pomiarowy | |
UB-2 UB-5 UB-5A | 2 (2~4) mm 5 (2~7) mm 5 (3~8) mm |
Czułość znamionowa: | |
UB-2 UB-5 UB-5A | 2.5 mV/V 2.5 mV/V 2.5 mV/V |
Temperatura pracy: | -10℃ do +80℃ |
Nieliniowość: | |
UB-2 UB-5 UB-5A | 1% RO 1% RO 1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 2 m |
Wymiary czujnika UB
|
Wymiary czujnika UB-5A
|
Przetwornik przemieszczenia
Typ OU: 10~30mm
Opis
Przetwornik przemieszczenia OU to połączenie okrągłej sprężyny płytkowej i tensometrów. Jest on montowany z końcówką stykową dociśniętą do konstrukcji. W przypadku wystąpienia przemieszczenia w konstrukcji, sprężyna płytkowa ulega odkształceniu, a sygnał wyjściowy jest proporcjonalny do przemieszczenia.
Podstawowe dane techniczne
Zakres pomiarowy | |
OU-10 OU-20 OU-30 | 10 mm 20 mm 30 mm |
Czułość znamionowa: | |
OU-10 OU-20 OU-30 | 5 mV/V 5 mV/V 5 mV/V |
Temperatura pracy: | -10℃ do +80℃ |
Nieliniowość: | |
OU-10 OU-20 OU-30 | 1% RO 1% RO 1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 5 m |
Wymiary czujnika
|
Przetwornik przemieszczenia
Typ RA: 2 ̸ 5mm
Opis
Przetwornik przemieszczenia RA jest przeznaczony do pomiaru przemieszczenia otworu pęknięcia (COD) w metalu.
Przetwornik przemieszczenia RA-L jest przeznaczony do pomiaru przemieszczenia otworu pęknięcia (COD) w metalu w warunkach niskich temperatur.
Podstawowe dane techniczne
Zakres pomiarowy | |
RA-2/RA-2L RA-5/RA-5L | 2 (2~4) mm 5 (2~7) mm |
Czułość znamionowa: | |
RA-2/RA-2L RA-5/RA-5L | 1 mV/V 1.5 mV/V |
Temperatura pracy: | |
RA-2/RA-5 RA-2L/RA-5L | 0℃ do +40℃ -196℃ do +40℃ |
Nieliniowość: | |
RA-2/RA-2L RA-5/RA-5L | 1% RO 1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 2 m |
Wymiary czujnika
|
Przetwornik przemieszczenia pęknięć
Typ KG-A: ±2 mm/±5 mm
Opis
Ten przetwornik przemieszczenia jest umieszczany w szczelinie na powierzchni betonu lub w spoinie między dwoma betonowymi blokami w celu pomiaru przemieszczenia szczelin powierzchniowych. Wodoodporna konstrukcja pozwala przetwornikowi na stabilny pomiar na zewnątrz przez długi czas. Montaż odbywa się za pomocą śruby kotwiącej (KGF-11) lub uchwytów montażowych (KGF-31).
Dostępny jest również model z wbudowaną termoparą i zintegrowanym czujnikiem temperatury.
Stopień ochrony: odpowiednik IP 65
Podstawowe dane techniczne
Zakres pomiarowy | |
KG-2A KG-5A | ±2mm ±5mm |
Czułość znamionowa: | |
KG-2A KG-5A | 1.5 mV/V 2 mV/V |
Temperatura pracy: | |
KG-2A KG-5A | -20℃ do +60℃ -20℃ do +60℃ |
Nieliniowość: | |
KG-2A KG-5A | 0.5% RO 1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 5 V |
Długość kabla: | 2 m |
Wymiary czujnika
|
Akcesoria
|
Przetwornik przemieszczenia pęknięć
Typ KG-B: X: -2 do +4 mm Y: ±3 mm
Opis
Przetwornik przemieszczenia pęknięć KG-B służy do jednoczesnego pomiaru przemieszczenia w dwóch kierunkach: przemieszczenia otworów, takich jak pęknięcia lub spoiny w betonie, oraz przemieszczenia poziomego. Montuje się go na konstrukcji poprzez klejenie. Dzięki możliwości demontażu uchwytów montażowych, przetwornik można zdemontować i zamontować na innej konstrukcji. Pozwala to na wielokrotne użycie przetwornika na różnych konstrukcjach. Ponadto, niewielkie rozmiary przetwornika sprawiają, że nadaje się on do pomiarów wewnątrz budynków.
Podstawowe dane techniczne
Zakres pomiarowy | |
KG-3B | X-(kierunek): -2mm~+4mm Y-(kierunek):: ±3mm |
Czułość znamionowa: | |
KG-3B | X-(kierunek): -1~+2mV/V Y-(kierunek): ±1.5mV/V |
Temperatura pracy: | |
KG-3B | 0℃ do +40℃ |
Nieliniowość: | |
KG-3B | 1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 5 V |
Długość kabla: | 2 m |

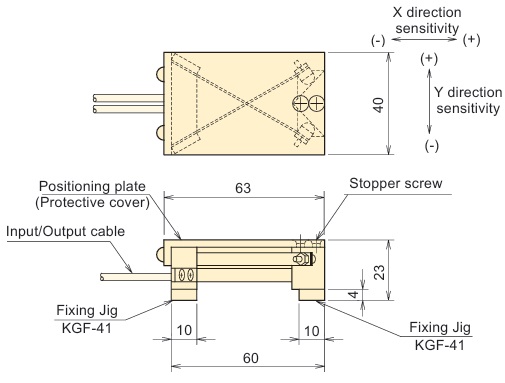

Wymiary czujnika
|
Akcesoria
|
