Przetworniki
Przetwornik odkształceń
Typ KM: ±5000×10-6 odkształcenia
Opis
Przetworniki tensometryczne serii KM są przeznaczone do pomiaru odkształceń w materiałach takich jak beton, żywica syntetyczna, które przechodzą ze stanu płynnego do stanu utwardzonego. Ich wyjątkowo niski moduł sprężystości (40 N/mm2 ) i wodoodporna konstrukcja idealnie nadają się do pomiaru odkształceń wewnętrznych na bardzo wczesnych etapach utwardzania. Są całkowicie odporne na absorpcję wilgoci, zapewniając doskonałą stabilność w przypadku długotrwałych pomiarów odkształceń. Pomiar temperatury względnej jest również możliwy za pomocą KM-B. Wbudowany czujnik termopary KM-BT umożliwia pomiar rzeczywistej temperatury oprócz pomiaru odkształcenia.
Podstawowe dane techniczne
Zakres pomiarowy | |
±5000 x 10⁻⁶ odkształcenia | |
Czułość znamionowa: | |
KM-30 KM-100B KM-100HB KM-100BT | 2.5mV/V 5000x10⁻⁶odkształcenia |
Temperatura pracy: | |
KM-30 KM-100B KM-100HB KM-100BT | -20℃ do +60℃ -20℃ do +80℃ -20℃ do +180℃ -20℃ do +80℃ |
Długość tensometru: | |
KM-30 KM-100B KM-100HB KM-100BT | 31 mm 100 mm 100 mm 100 mm |
Nieliniowość: | 1% RO |
Rezystancja wejścia/wyjścia: | KM-30 - 120 Ω KM-100 - 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 5 V |
Długość kabla: | 2 m |
Wymiary czujnika
|
Przetwornik odkształceń

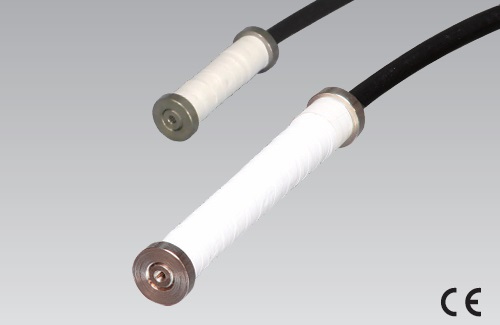

Typ KM-M: ±5000×10-6 odkształcenia
Opis
Nowy przetwornik tensometryczny typu KM-M o małej średnicy ma mniejszą średnicę niż konwencjonalny produkt KM.
Jest przeznaczony do pomiaru odkształceń w materiałach takich jak beton, żywica syntetyczna, które przechodzą ze stanu płynnego do stanu utwardzonego. Jego wyjątkowo niski moduł sprężystości (KM-M: 25 N/mm2) i wodoodporna konstrukcja idealnie nadają się do pomiaru odkształceń wewnętrznych na bardzo wczesnych etapach utwardzania. Przteworniki są całkowicie odporne na absorpcję wilgoci, zapewniając doskonałą stabilność w przypadku długotrwałych pomiarów odkształceń.
Podstawowe dane techniczne
Zakres pomiarowy | |
±5000 x 10⁻⁶ odkształcenia | |
Czułość znamionowa: | |
KM-50M KM-100M KM-100HM KM-100MT | 3mV/V 6000x10⁻⁶odkształcenia 2.5mV/V 5000x10⁻⁶odkształcenia |
Temperatura pracy: | |
KM-50M KM-100M KM-100HM KM-100MT | -20℃ do +80℃ -20℃ do +80℃ -20℃ do +180℃ -20℃ do +80℃ |
Długość tensometru: | |
KM-50M KM-100M KM-100HM KM-100MT | 50 mm 100 mm 100 mm 100 mm |
Nieliniowość: | 2% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 5 V |
Długość kabla: | 2 m |
Wymiary czujnika
|
Przetwornik odkształceń
Typ KM-HAS: ±5000×10-6 odkształcenia
Opis
Przetworniki KM-HAS są osadzane w asfalcie w celu pomiaru odkształceń wewnętrznych. Przetworniki posiadają wzmacniające kołnierze prętowe na obu końcach, co zapewnia dobre mocowanie do materiałów nawierzchni asfaltowej i zapewnia w pełni wodoodporną konstrukcję. Zakres temperatur roboczych wynosi od -20 do +180°C.
Podstawowe dane techniczne
Zakres pomiarowy | |
±5000 x 10⁻⁶ odkształcenia | |
Czułość znamionowa: | |
KM-HAS | 2.5mV/V 5000x10⁻⁶odkształcenia |
Temperatura pracy: | |
KM-HAS | -20℃ do +180℃ |
Długość tensometru: | |
KM-HAS | 100 mm |
Nieliniowość: | 1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 2 m |
Wymiary czujnika
|
Przetwornik prętów
zbrojeniowych
Typ KSAT-A: 300 N/mm2
Opis
Przetworniki KSAT-A służą do pomiaru naprężeń przyłożonych do prętów zbrojenia konstrukcyjnego i są zazwyczaj spawane na obu końcach, tworząc element układu zbrojenia. Mierniki posiadają wbudowany czujnik temperatury, umożliwiający jednoczesny pomiar naprężeń i temperatury.
Stopień ochrony: odpowiednik IP 68
Podstawowe dane techniczne
Zakres pomiarowy | |
300N/mm² | |
Czułość znamionowa: | |
KSAT-A | 2.2mV/V 4400x10⁻⁶odkształcenia |
Temperatura pracy: | |
KSAT-A | -20℃ do +80℃ |
Nieliniowość: | 1% RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 6 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 2 m |

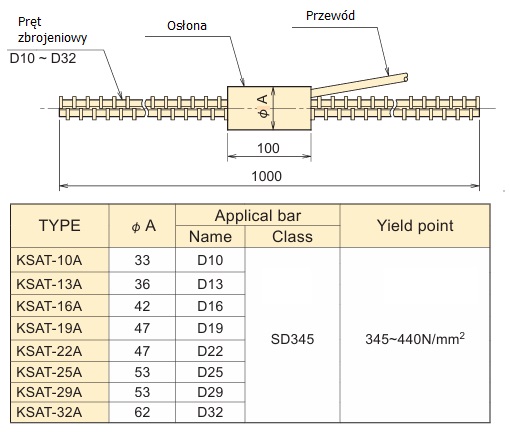

Wymiary czujnika
|
Przetwornik do badania ściskania betonu
Typ CM: 50000 x10-6 do 33000 x10-6
Opis
Kompresometr CM został zaprojektowany do przeprowadzania badań wytrzymałościowych. Mierzy on odkształcenie osiowe cylindrycznej próbki betonu umieszczonej w wewnętrznej komorze tego kompresometru i przymocowanej do niej śrubami. Do pomiaru odkształcenia wykorzystuje tensometr o wysokiej czułości. Mnożąc wynik pomiaru przez określony współczynnik, można obliczyć odkształcenie jako wartość liczbową. W przeciwieństwie do zwykłych tensometrów, ten kompresometr jest prosty i łatwy w obsłudze oraz może być używany wielokrotnie. Nie nadaje się jednak do przeprowadzania badań wytrzymałości na zerwanie.
Podstawowe dane techniczne
Wymiar próbki betonu | |
CM-10 CM-12 CM-15 | φ10x20 cm φ12.5x25 cm φ15x30 cm |
Czułość znamionowa: | |
CM-10 CM-12 CM-15 | 50000x10⁻⁶odkształcenia 40000x10⁻⁶odkształcenia 33000x10⁻⁶odkształcenia |
Długość tensometru: | |
CM-10 CM-12 CM-15 | 100mm 125mm 150mm |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 10 m |
Wymiary
|
Przetwornik do badania ściskania betonu

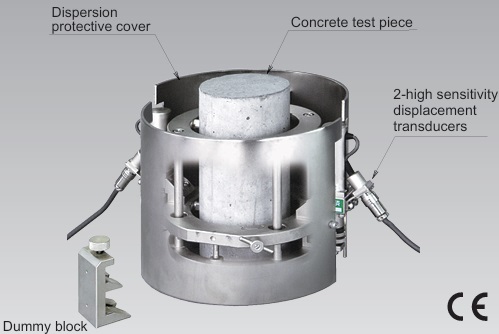

Typ CM-H: (niszczący)20000 x10-6
Opis
Kompresometr CM-10H został zaprojektowany do przeprowadzania badań wytrzymałości na zerwanie. Mierzy on odkształcenie ściskające cylindrycznej próbki betonu (o średnicy 10 cm i długości 20 cm) wykonanej z betonu powszechnie stosowanego lub betonu o wysokiej wytrzymałości. W kompresometrze zamontowany jest tensometr o wysokiej czułości, który mierzy wielkość odkształcenia. Zarówno tensometr o wysokiej czułości, jak i cylindryczna próbka betonu są wyposażone w osłony chroniące je przed uszkodzeniem. Cylindryczną próbkę betonu można szybko i łatwo umieścić w kompresometrze. Ten kompresometr umożliwia pomiar odkształcenia mokrej próbki betonu, wyjętej bezpośrednio po utwardzeniu pod wodą. Połączenie tego kompresometru z miernikiem obciążenia CLL-NA lub CLH-MNA umożliwia również pomiar modułu sprężystości statycznej.
Podstawowe dane techniczne
Wymiar próbki betonu | |
CM-10H | φ10x20 cm |
Czułość znamionowa: | |
CM-10H | 20000x10⁻⁶odkształcenia |
Długość tensometru: | |
CM-10H | 100mm |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 3 m |
Wymiary
|
Przetwornik połączeń betonu
Typ KJA: ok. 1 mV/V (2000×10-6)
Opis
Te modele służą do pomiaru przemieszczenia szczeliny dylatacyjnej w betonie litym. Dwa modele są dostępne do różnych zastosowań. Miernik KJA-A jest osadzony w specjalnym gnieździe montowanym do bloczków betonowych z betonu litego lub innych materiałów i służy do pomiaru przemieszczenia szczeliny dylatacyjnej. Model KJB-A służy do pomiaru przemieszczenia na powierzchniach betonowych lub pod wodą, po wykonaniu odpowiednich złączek. Ponadto, modele te są dostępne z wodoodpornym przetwornikiem przemieszczenia. Opcjonalnie dostępny jest model z wbudowaną termoparą.
Stopień ochrony: odpowiednik IP 68
Podstawowe dane techniczne
Zakres pomiarowy: | |
5mm; 10mm; 20mm; 50mm | |
Czułość znamionowa: | |
1 mV/V (2000x10⁻⁶odkształcenia) | |
Temperatura pracy: | -20℃ do +80℃ |
Nieliniowość: | 1%RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | 2 m |
Wymiary
|
Przetwornik poziomu wody

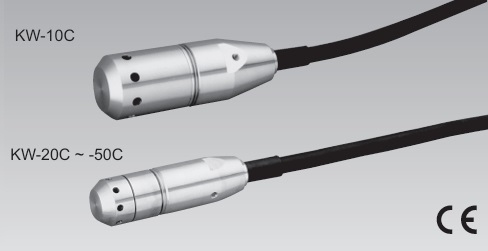

Typ KW-C: 10m do 50m
Opis
KW-C to hydrauliczny przetwornik poziomu wody, który mierzy poziom wody w zaporach i rzekach oraz poziom wód gruntowych w obszarach osuwiskowych. Nie wymaga kompensacji wpływu zmian ciśnienia atmosferycznego, co pozwala na uzyskanie wysokiej dokładności pomiaru.
Stopień ochrony: odpowiednik IP 68
Podstawowe dane techniczne
Zakres pomiarowy: | |
10m; 20m; 30m; 50m | |
Czułość znamionowa: | |
1 mV/V (2000x10⁻⁶odkształcenia) | |
Temperatura pracy: | -20℃ do +60℃ |
Nieliniowość: | 2%RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 3 V lub mniej |
Dopuszczalne napięcie zasilania: | 10 V |
Długość kabla: | |
KW-10C KW-20C KW-30C KW-50C | 13 m 23 m 33 m 53 m |
Wymiary
|
Inklinometr stojący
Typ KB-AB/KB-AC: ±1° do ±5°
Opis
KB-AB i KB-AC to inklinometry o małej wydajności. Służą do monitorowania nachylenia sąsiednich obiektów inżynierii miejskiej. KB-AB mierzy nachylenie w jednym kierunku, natomiast KB-AC mierzy nachylenie w obu kierunkach X i Y.
Stopień ochrony: odpowiednik IP 67
Podstawowe dane techniczne
Zakres pomiarowy: | |
KB-1AB KB-2AB KB-5AB KB-1AC KB-2AC KB-5AC | ±1° ±2° ±5° ±1° XY ±2° XY ±5° XY |
Czułość znamionowa: | |
1 mV/V (2000x10⁻⁶odkształcenia) | |
Temperatura pracy: | -20℃ do +60℃ |
Nieliniowość: | 0.5%RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 5 V |
Długość kabla: | 2 m |
Wymiary
|
Mały inklinometr
Typ KB-DB/KB-EB: ±5° do ±10°
Opis
Inklinometry KB-DB i KB-EB nadają się do monitorowania stanu budowanych konstrukcji lub pomiaru ich zachowania przez długi czas. KB-DB służy do pomiaru w jednym kierunku, natomiast KB-EB do jednoczesnego pomiaru w osiach X i Y.
Stopień ochrony: odpowiednik IP 67
Podstawowe dane techniczne
Zakres pomiarowy: | |
KB-5DB KB-10DB KB-5EB KB-10EB | ±5° ±10° ±5° XY ±10° XY |
Czułość znamionowa: | |
1 mV/V (2000x10⁻⁶odkształcenia) | |
Temperatura pracy: | -20℃ do +60℃ |
Nieliniowość: | 0.5%RO |
Rezystancja wejścia/wyjścia: | 350 Ω |
Nominalne napięcie zasilania: | 2 V lub mniej |
Dopuszczalne napięcie zasilania: | 5 V |
Długość kabla: | 2 m |
Wymiary
|
